TTP223 1 KEY TOUCH PAD DETECTOR

Опубликовано stm32 - сб, 10/10/2020 - 15:18

Всем привет!

В этой статье расскажу о модуле TTP223 или как следует из описания 1 KEY TOUCH PAD DETECTOR IC.

Модуль представляет из себя микро плату с пятью элементами включая разъем для подключения. Очень компактная. Плата представляет собой готовое устройство которое можно дополнить элементами, если необходимо, подключить к своему устройству и использовать как обычную кнопку. Для запуска в своем проекте нам потребуется следующая информация.

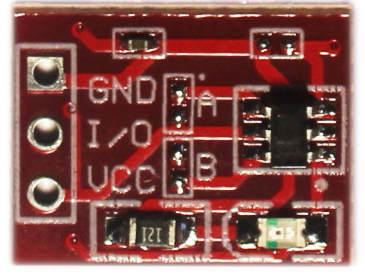

Внешний вид платы

 kk1

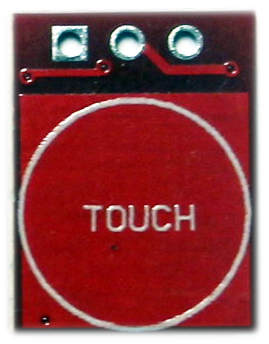

Оборотная сторона

kk2

Плата разработана так, что оборотная сторона и является площадкой к которой будет необходимо прикасаться.

Ключевым элементом платы является микросхема TTP223-BA6.

Микросхема в корпусе SOT-23-6L

kk4

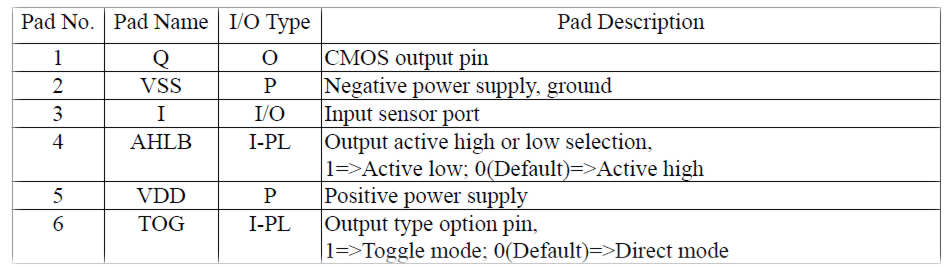

Распиновка микросхемы.

kk5

Работает микросхема в широком диапазоне, что позволяет использовать ее на улице.

kk6

Напряжение питания

kk7

Потребление - для использовании в устройствах с батарейным питанием - самое то!!

kk13

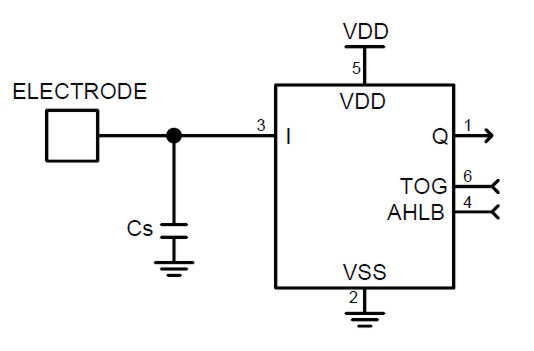

Схема включения

kk8

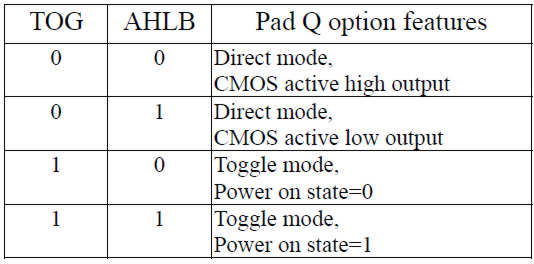

Режим работы выходного сигнала

kk9



Распайка микросхемы TTP223-BA6 на плате

1 ножка - выход микросхемы:

                  на разъем O/I

                  светодиод + резистор на GND - показывает режим работы выхода микросхемы.

2 ножка - GND

3 ножка - это контактная площадка. Емкость для уменьшения чувствительности не установлена.

4 ножка - висит в воздухе т.е    kk10

5 ножка - напряжение питания

6 ножка - висит в воздухе т.е. kk11

При подключении питания к плате - светодиод не светиться, но при прикосновении к контактной площадке светодиод загорается. Чувствительность максимальная и срабатывание происходит примерно за 3-5 мм до касания. Спокойно работает через пластиковую пластину толщиной 3 мм.

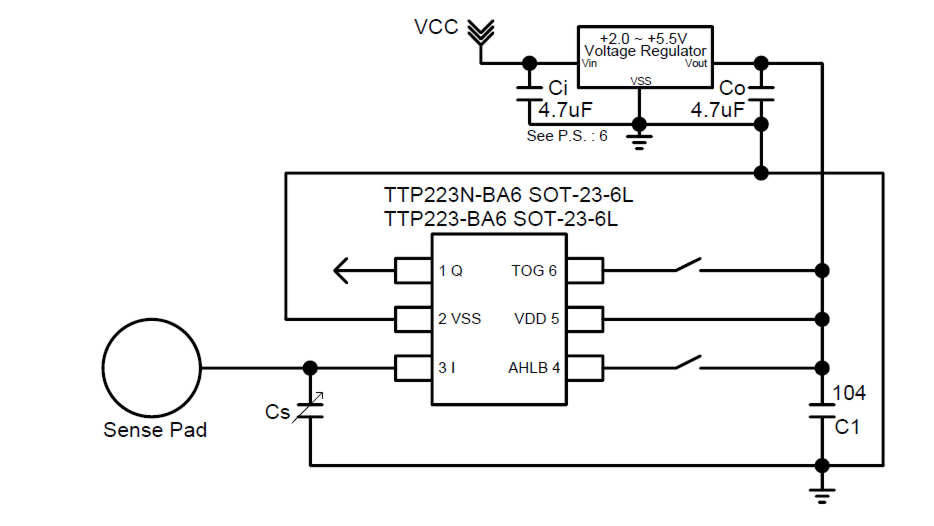

Если есть желание распаять плату и использовать в своем готовом устройстве, то схема предложена следующая

kk12

Из рекомендаций и личного опыта

1. длина провода (дорожки на плате) до площадки Sense Pad должны быть максимально короткие.

2. Если важна чувствительность - лучше поставит переменный конденсатор

3. Источник питания должен быть стабильный, не плавающий иначе могут быть ложные срабатывания.



На этом все!!

В следующей статье  подключим плату на основе микросхемы  TTP223-BA6 к микроконтроллеру STM32F030F4P6

Если остались вопросы то пишем на stm32@stm32res.ru

PS.

Добавил статью как подключить эту плату к своему проекту - ссылка
