LCD ili9341 SPI

Опубликовано stm32 - пн, 02/03/2020 - 11:22

LCD ili9341 SPI

Еще один из представителей LCD экранов семейства ili с микроконтроллером ili9341.

Полное название  - QVGA 2.2 TFT SPI 240x320.

c2_1

 с3

TFT выпускается в варианте с тач скрином и без. Представленная выше модель не имеет тача.

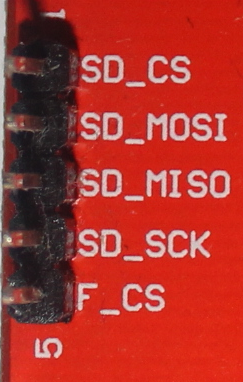

В дополнение держатель для SD (большой) карты и разъем подключения к ней.

с5

Подсветка достаточно яркая. Управляется через транзистор. Так, что смело управляем портом STM. Можно реализовать плавное гашение и плавное включение.

c7

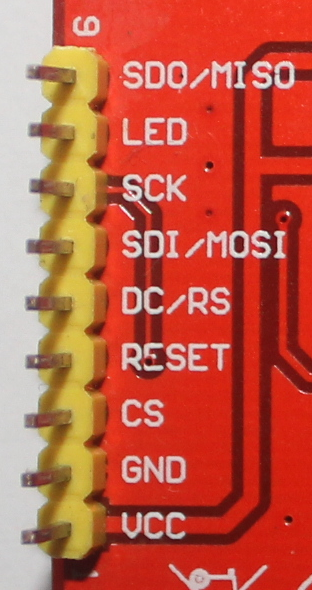

Основное подключение TFT экрана осуществляется по интерфейсу SPI.

c4

Питание НА ДАННОЙ модели индикатора осуществляется в двух вариантах:

1. Преобразователь 5в - > 3.3 в

2. На прямую 3.3 в  в обход преобразователя.

В моем случае подключено напрямую без преобразователя. Замкнута перемычка J1 (см. ниже)

c6

Потребление в моем проекте составило:

1. Индикатор - 63-65 mA.

2. Подсветка 2.6 mA.

~ 70 mA

Индикатор очень хорошо подходит для проектов. Один из подобных индикаторов работает уже 8 месяцев в одной из частей автоматизации загородного дома. Нареканий нет. В промышленных условиях не использовал. Адаптировал под плату  STM32F4VE

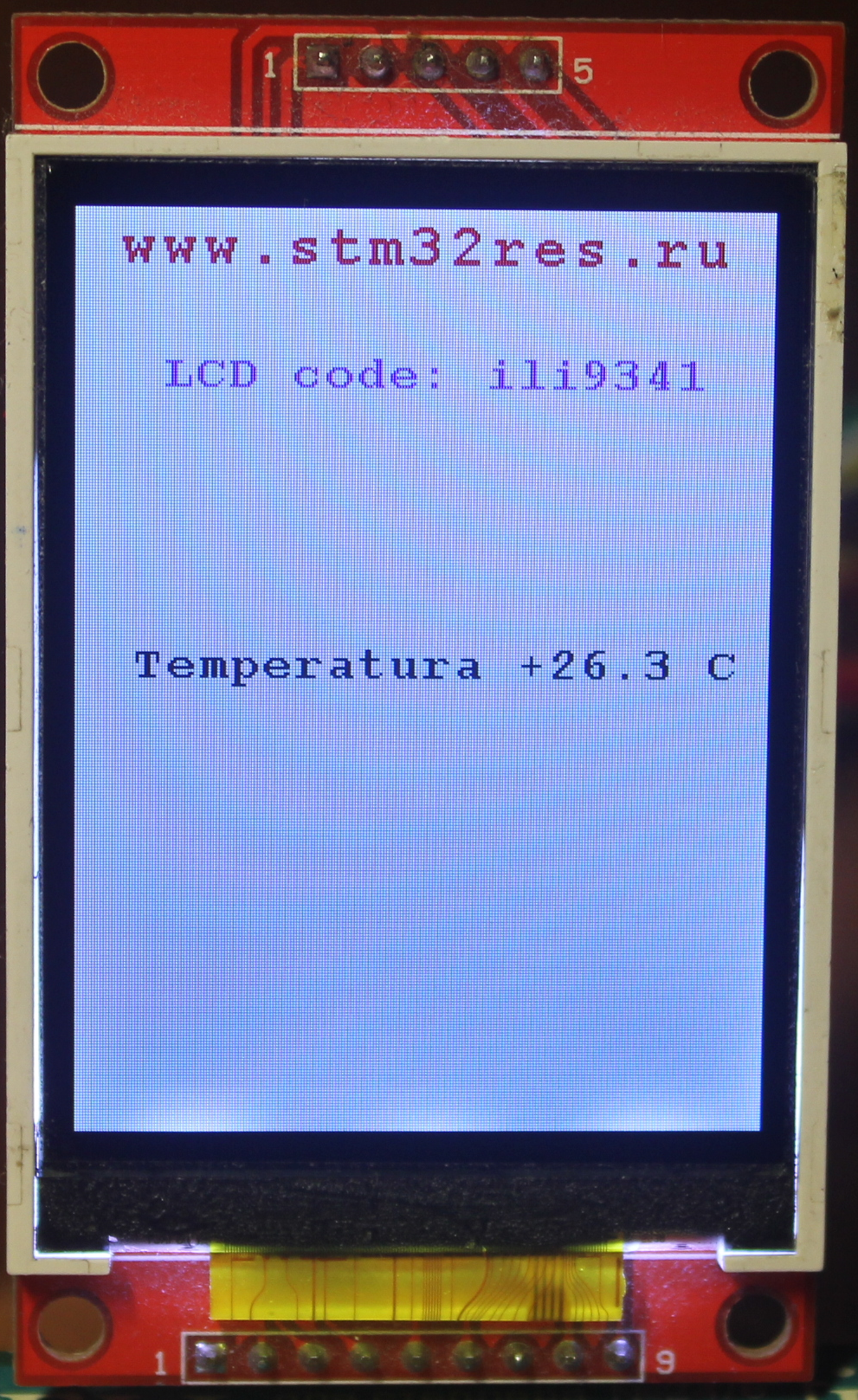

Ну и конечно

c1
