ULINK 2

Опубликовано stm32 - чт, 01/09/2020 - 15:17

Программатор ULINK 2.

Описываемый программатор является копией известного программатора от фирмы KEIL ULINK2.

Нет смысла сравнивать с оригиналом - если есть возможность и желание заниматься программированием микроконтроллеров купите у производителя новую и быструю версию программатора.

Но... что имеем то имеем ..

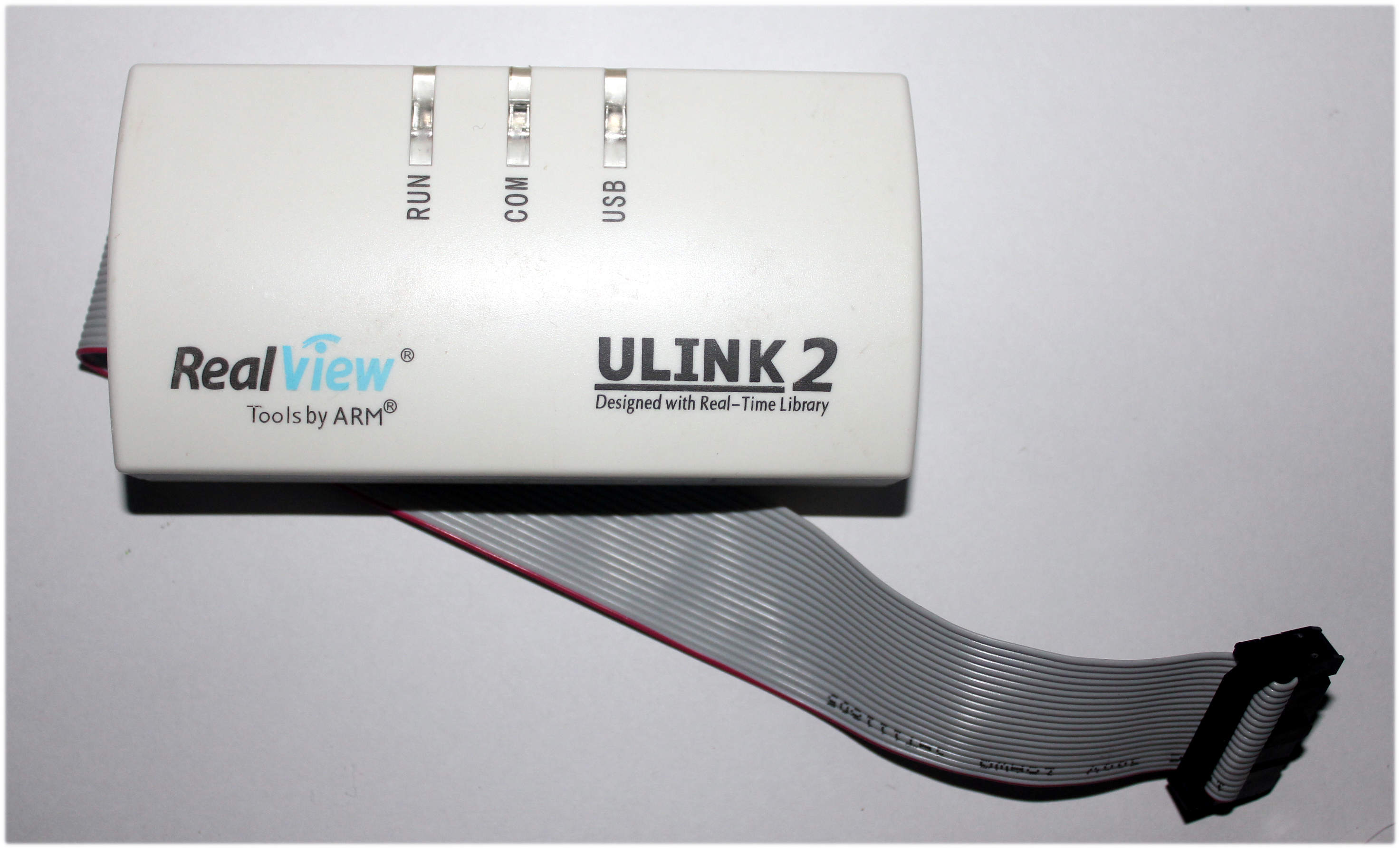

Внешний вид программатора

1673

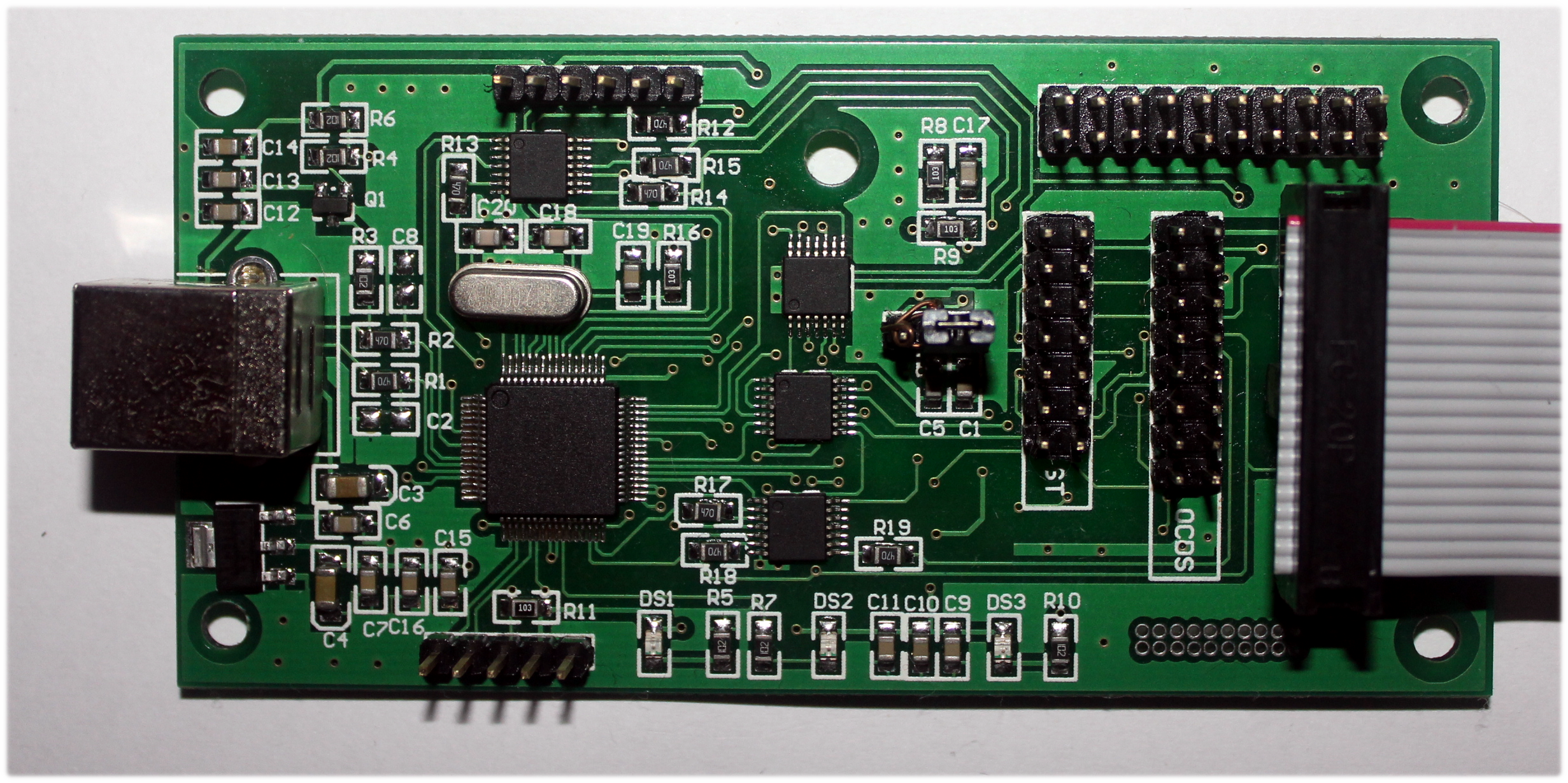

Внутри

 1671

Микросхемы:

Микроконтроллер NXP LPC214GFB064 - 1 шт

Буфер lvc125A - 4 шт

Питание AMS1117 - 1 шт.

Разъемы для разных типов микросхем и разъем для перепрошивки самого NXP.

Схемы на этот программатор я не нашел, но скачав оригинальную схему ULINK с сайта производителя и сверив ее с копией могу сказать, что копия по железу очень напоминает оригинал. Даже очень. После этих исследования убедившись, lvc125А достаточно надежно защищают схему программатора от короткого замыкания я установил дополнительно еще одну перемычку в виде проволоки см. ниже.

 1672

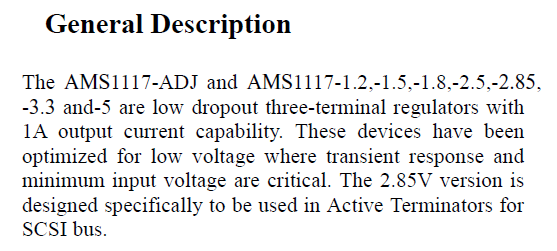

В результате получилось использовать внутреннее напряжение с микросхемы AMS1117 на разъем для программирования STM. С учетом того, что микросхема может выдать 1А то для разных проверок платы и экспериментов этого более чем достаточно...

1674

По опыту .. программатор не плохой и работает как минимум с двумя разными типами микросхем (именно эта версия программатора). Цена - качество.
