NUCLEO-F401RE Blink CubeMX Keil

Опубликовано stm32 - ср, 03/20/2019 - 22:02

Продолжим изучение микроконтроллеров фирмы ST. Начинаем работать с платой NUCLEO –F401RE.

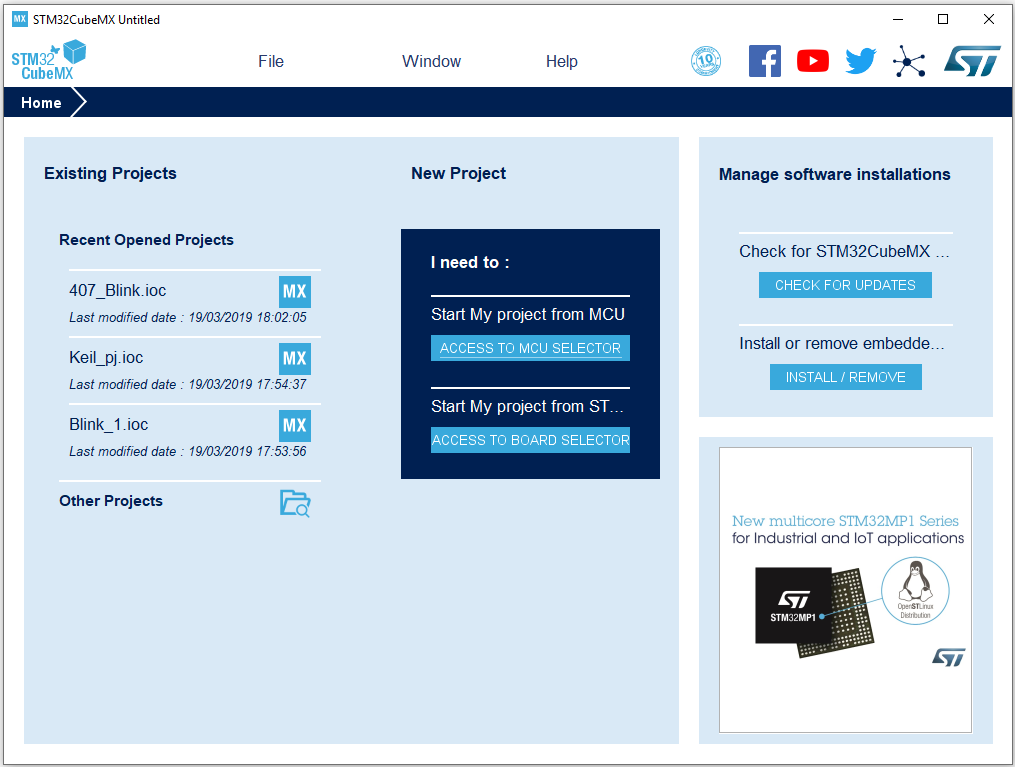

Загружаем STM32CubeMX

5106

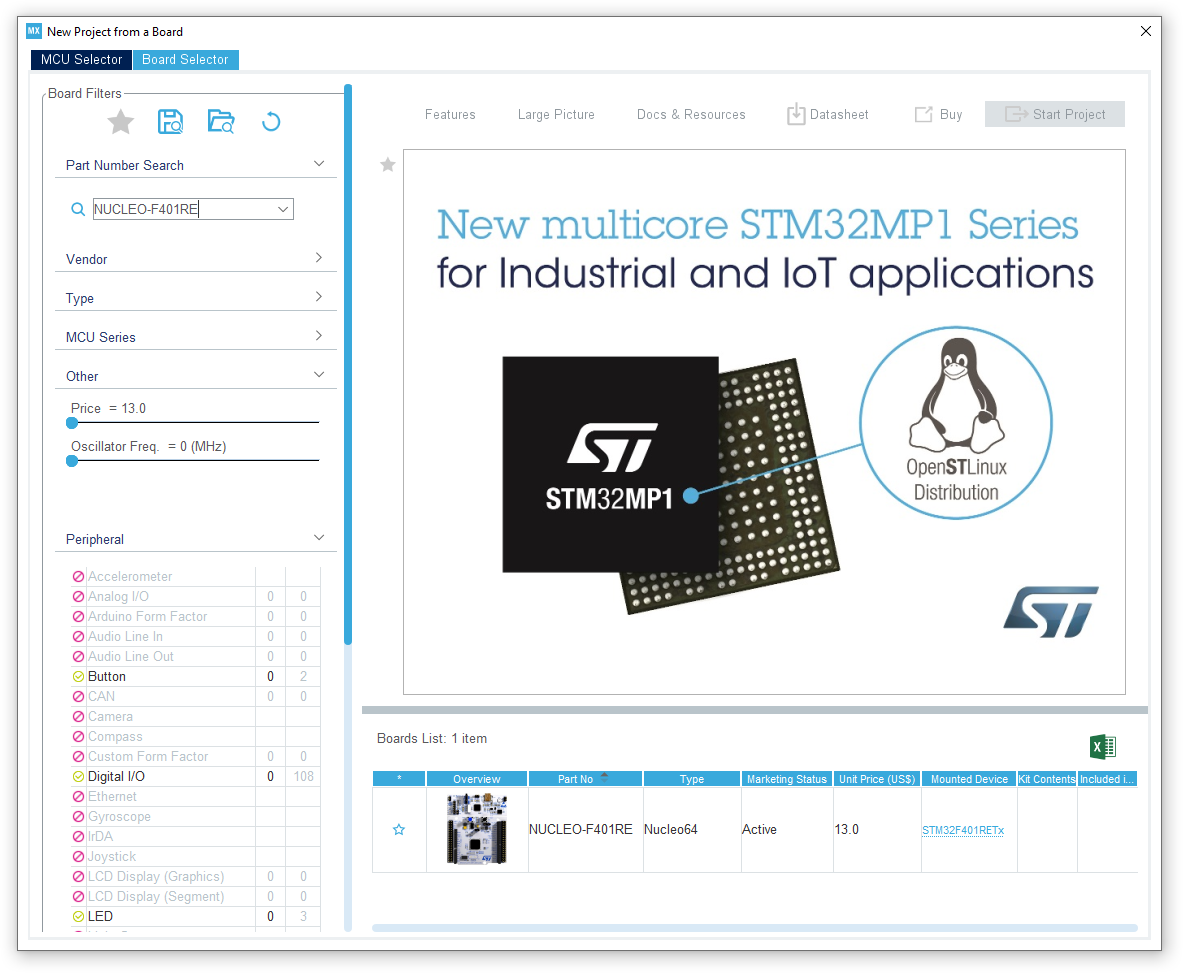

И теперь мы попробуем воспользоваться пунктом ACCESS TO BOARD SELECTOR и выберем готовый шаблон для платы. Выбираем плату

5107

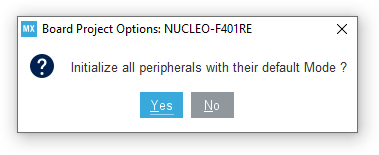

И двойным нажатием на картинку платы получаем вопрос – нужно ли загрузить по умолчанию?

В связи с тем что проект Blink самый простой то выбираем YES.

5108

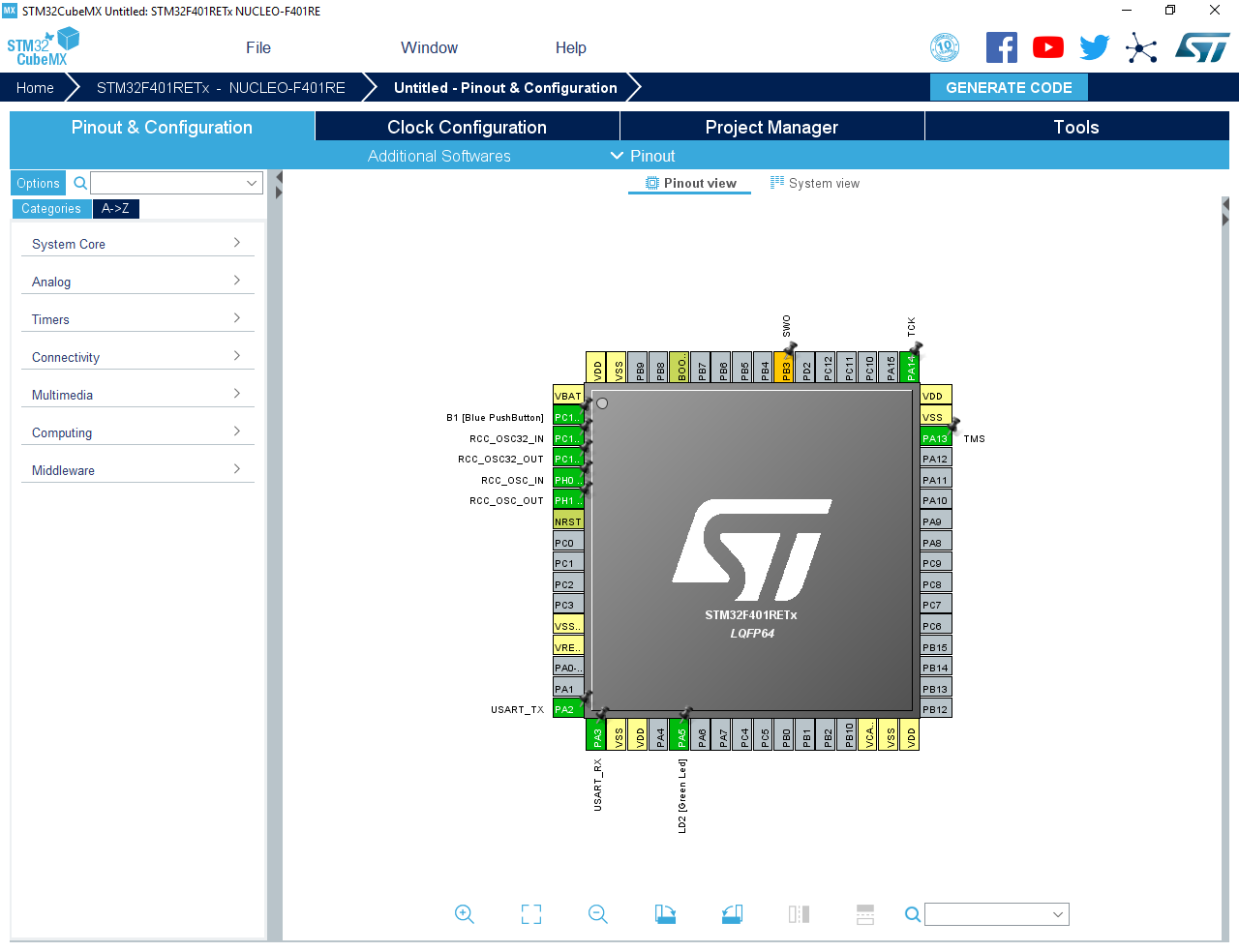

Загружается стандартный шаблон и мы видим на экране

5109

Смотрим, что подключено по умолчанию:

5110

PC13 – B1[Blue PushButton] - Кнопка (синяя кнопка на плате) + подключение кварцевых резонаторов.

Далее -подключение USART

5111

Далее  - ножки программирование микроконтроллера

5112



Далее – ножка которая подключена к светодиоду на плате

5113

Она то нам и нужна – ее название будет LD2.

Отлично все устраивает.

Перейдем по порядку – сначала определим следующее

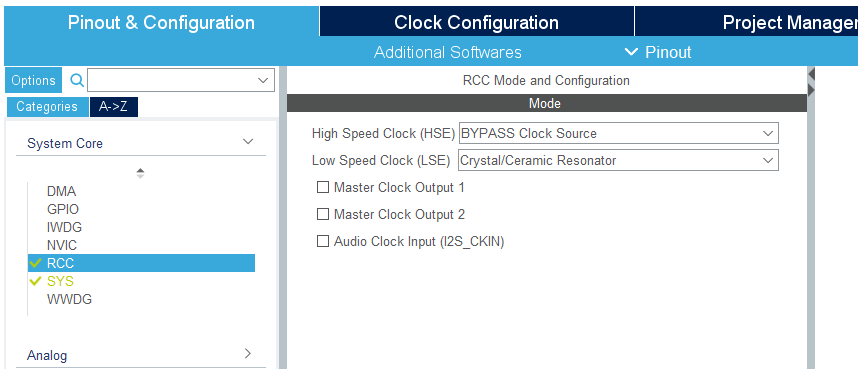

5114

Подключен внутренний кварцевый резонатор – основной.

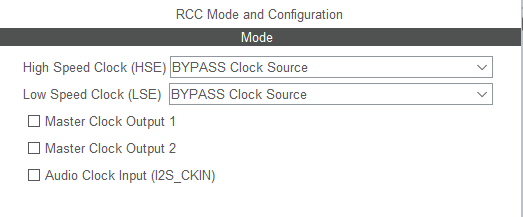

Т.к. у меня по каким-то причинам не установлен на плате кварц на 32768 то я и в строчке Low Speed Clock – установлю как внутренний

5115

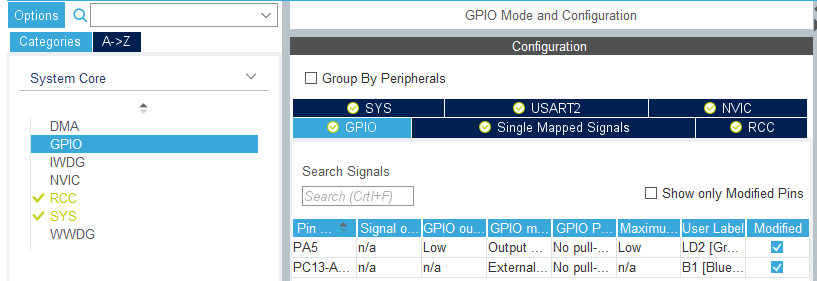

Перейдем во вкладку GPIO

5116

PA5 - настроен как выход

PC13 – настроен как вход

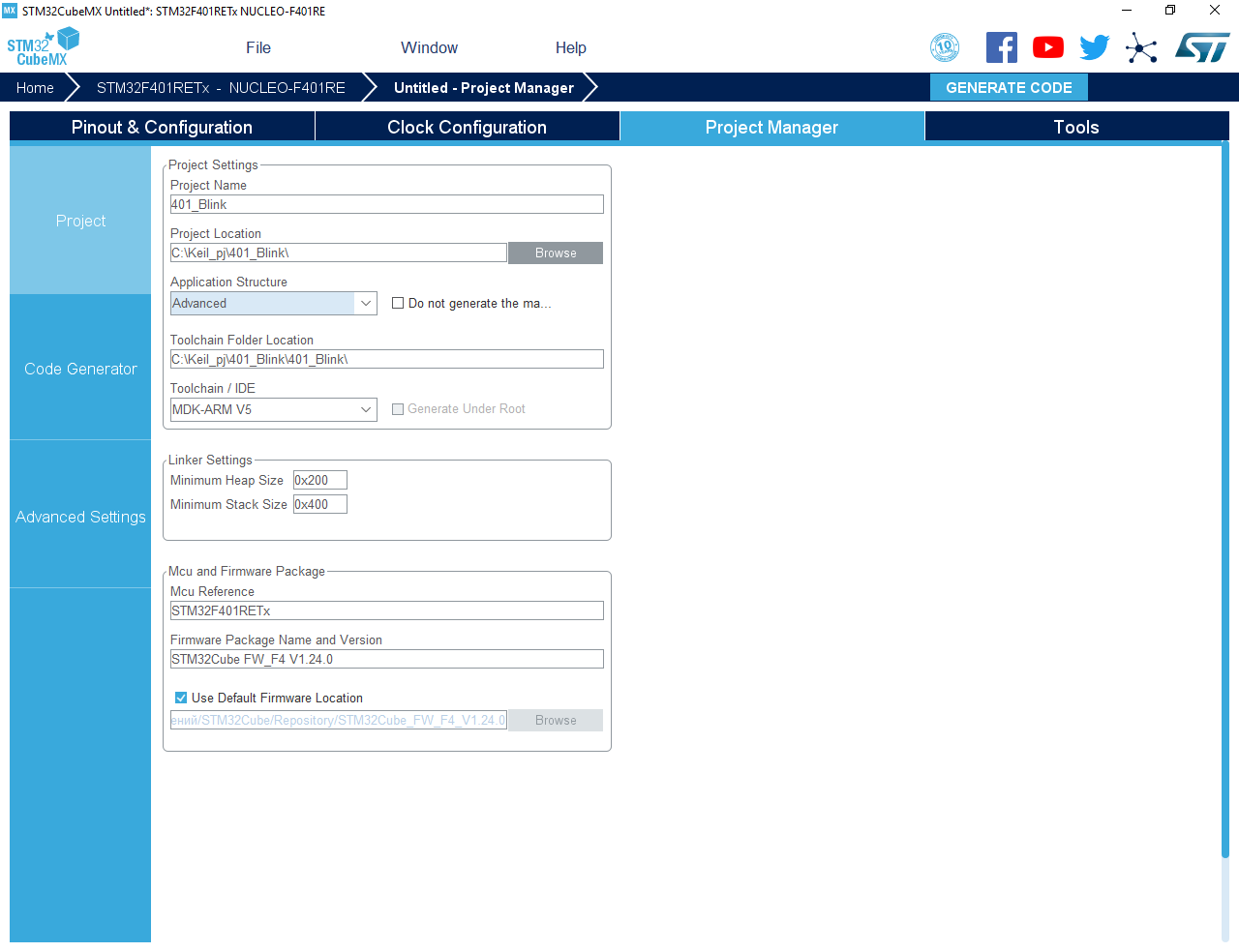

Оставляем как есть и переходим во вкладку Project Manager и настраиваем данные проекта

5117

После того как определены все необходимые пункты – нажимаем 5118

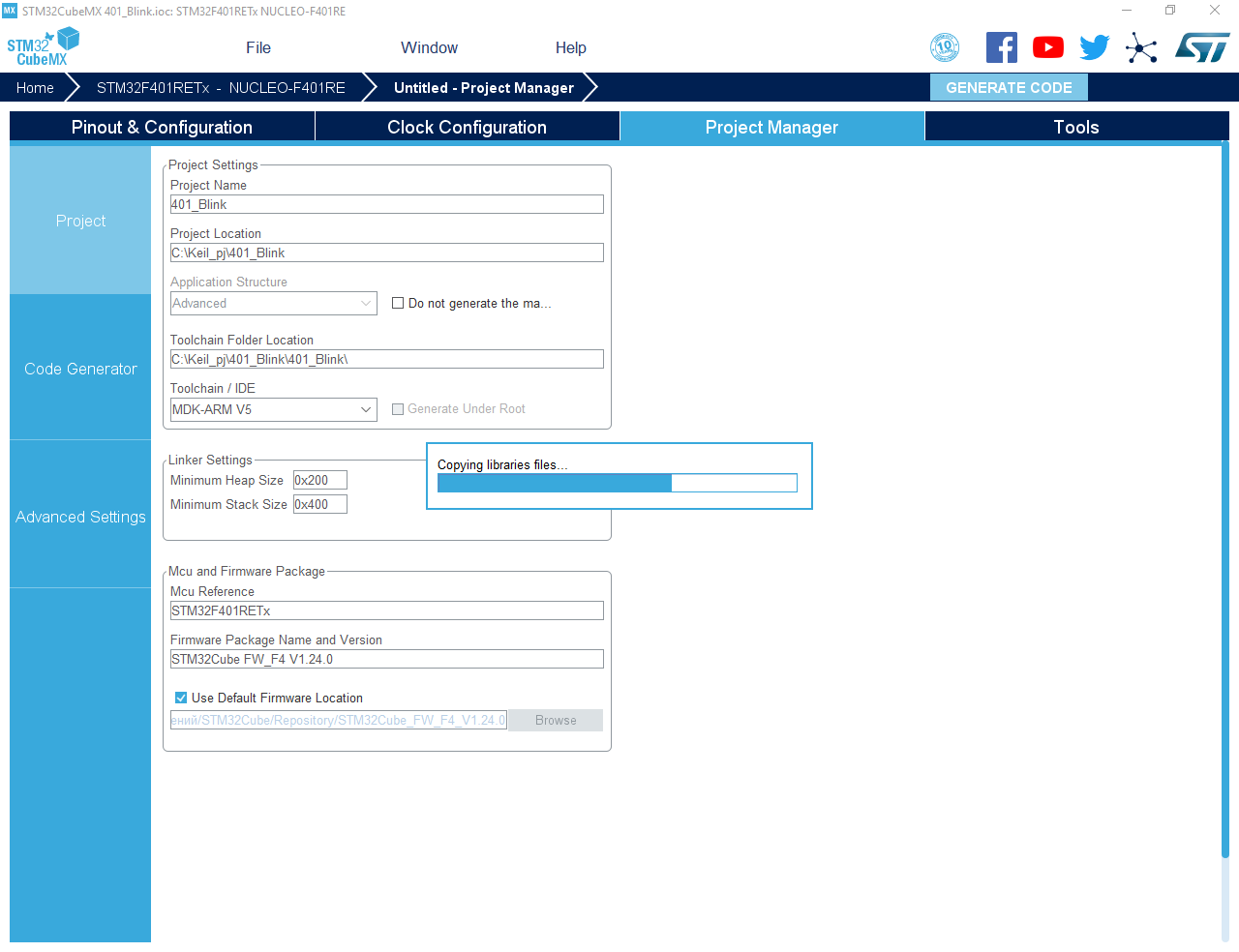

И ожидаем

5119

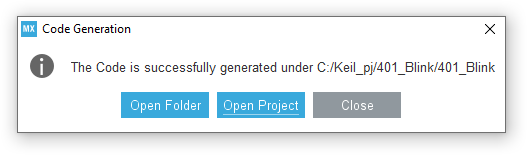

По окончании

5120



Нажимаем Open Project и ожидаем когда загрузиться Keil

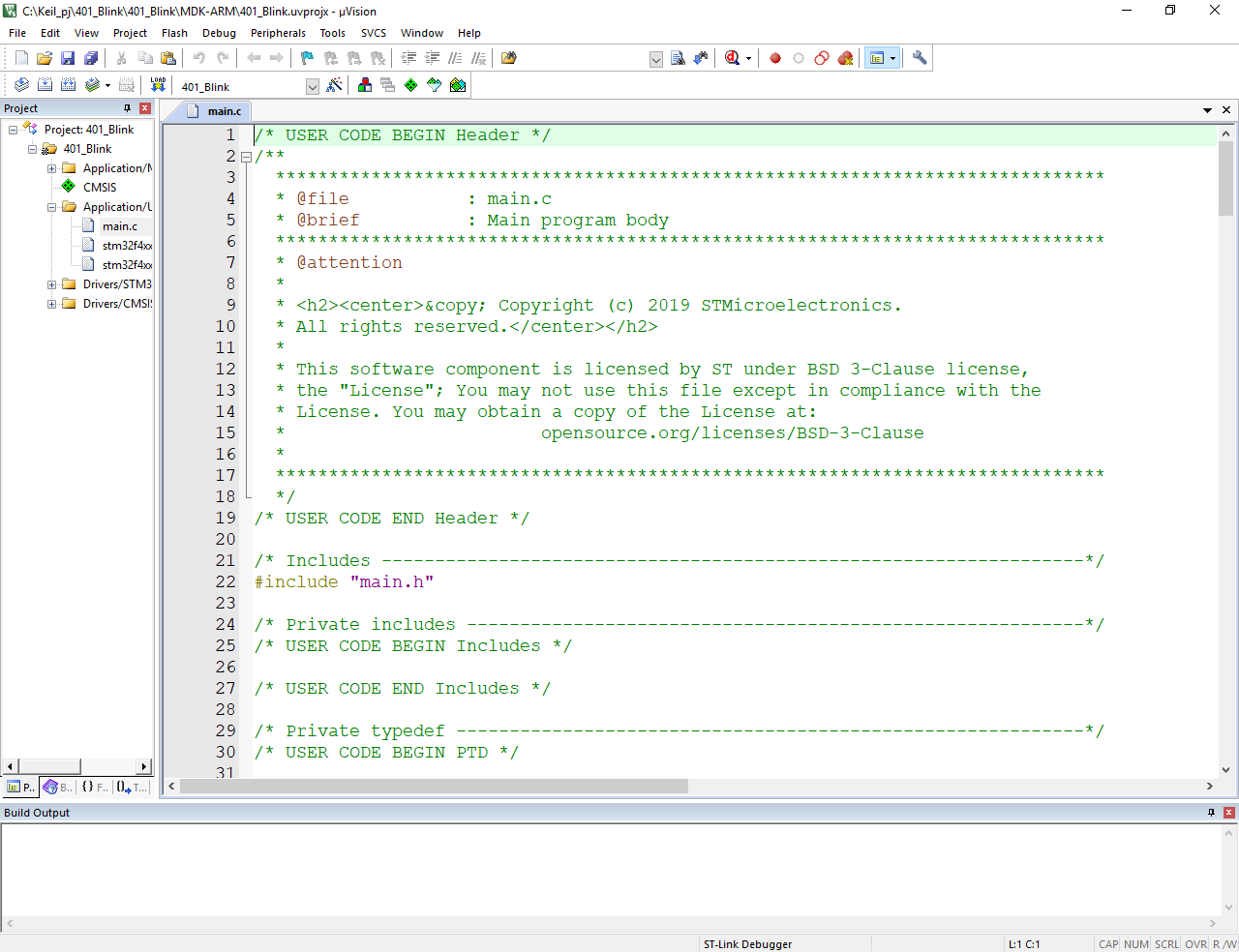

После загрузки

5121

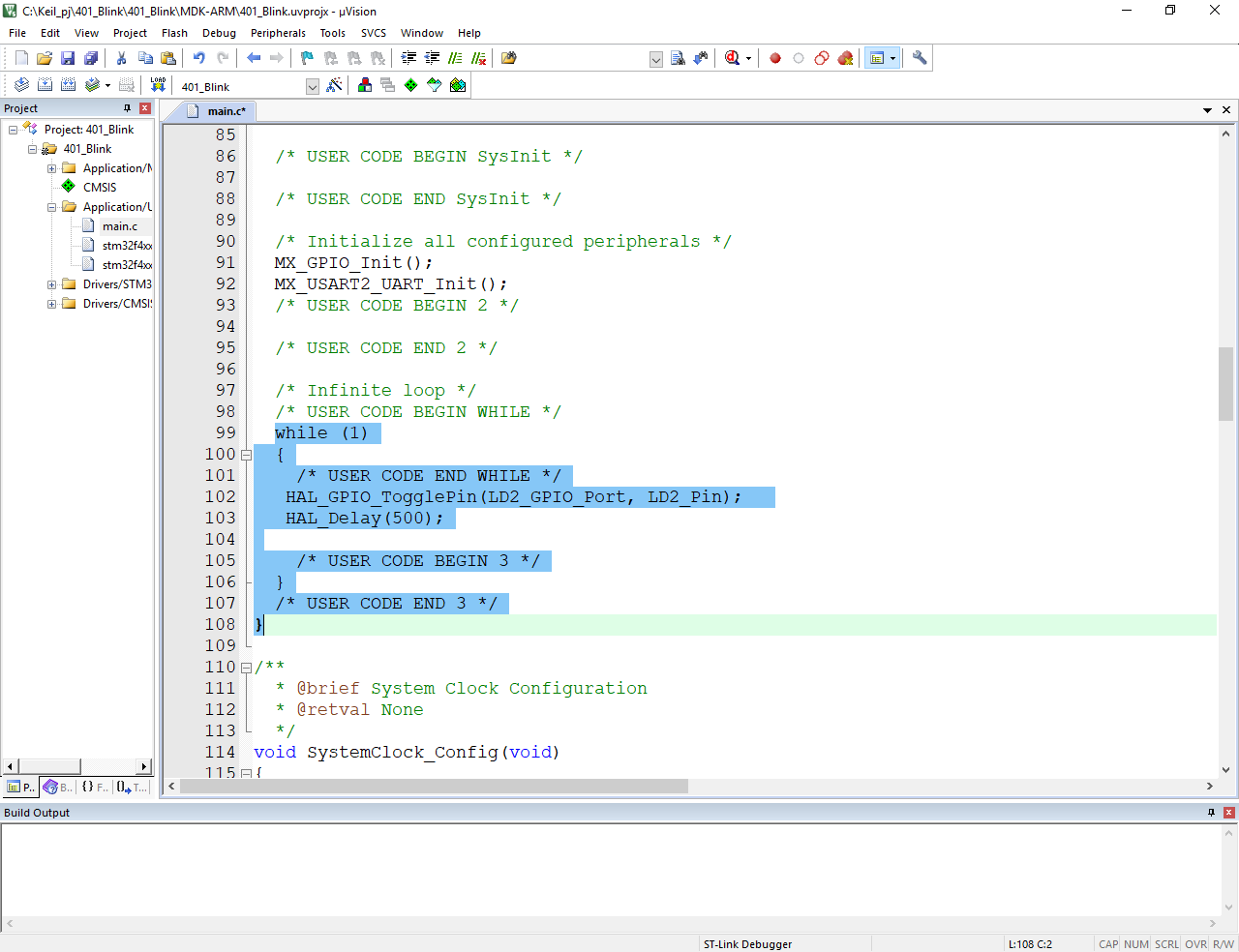

Пишем текст нашей программы

HAL_GPIO_TogglePin(LD2_GPIO_Port, LD2_Pin);

HAL_Delay(500);

5122

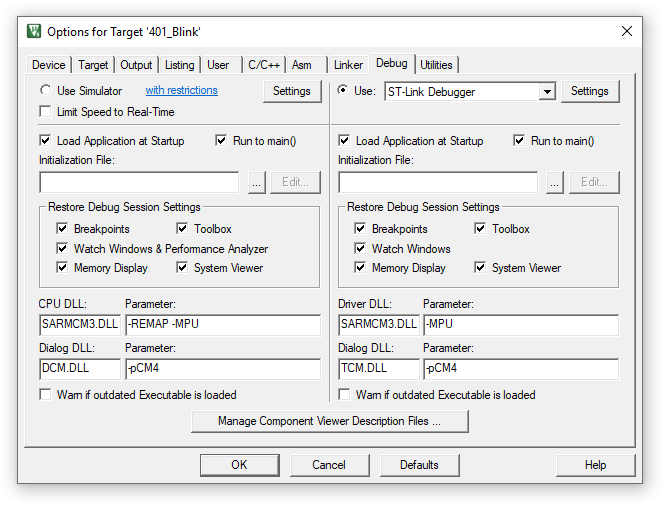

Проверяем параметры проекта в пункте

5123

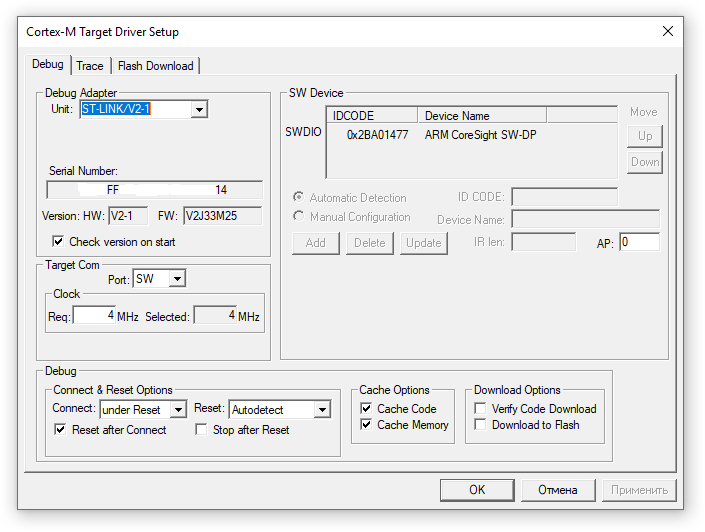

Входим в Settings и видим, что все определилось нормально.

5124

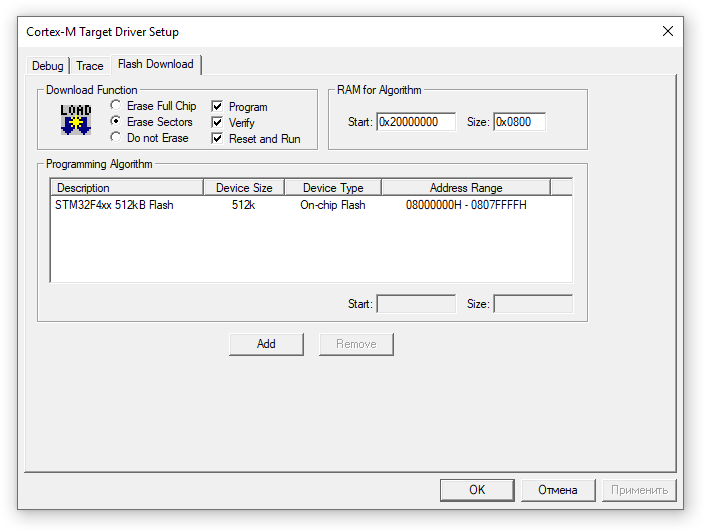

Не забываем и вкладку

5130

Если не выставить Reset and Run - то можно долго ждать пока загорится светодиод.

Нажимаем OK и выходим в Keil

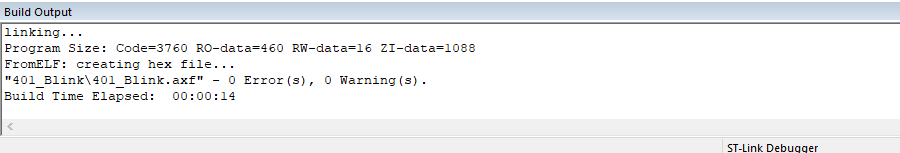

Жмем F7 и видим

5125

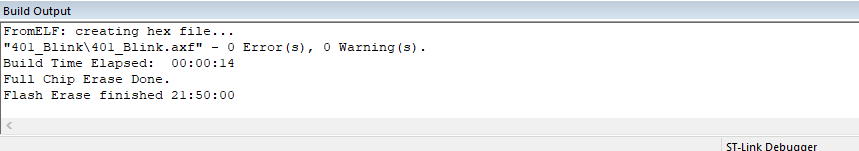

Полностью стираем микроконтроллер

5126

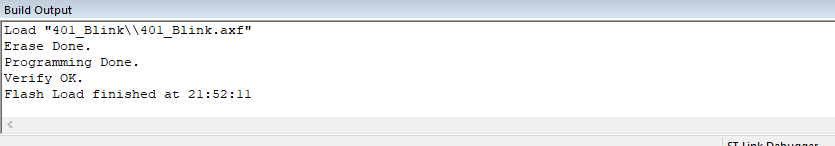

Записываем микроконтроллер нашей программой нажав F8

5127

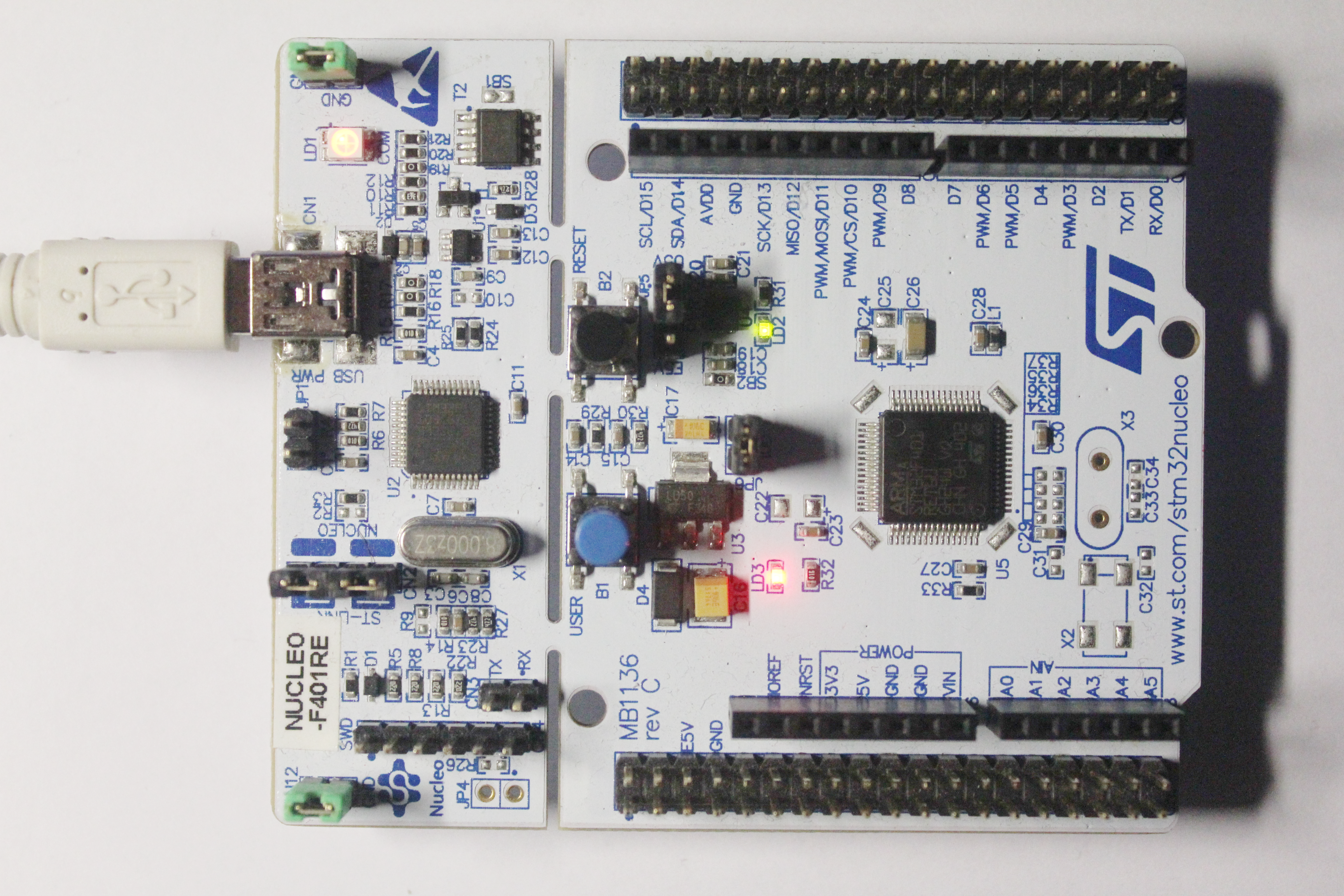

Итог на фото ниже

5129

Ура!!! Все получилось с первого раза!!
