Ina219

Опубликовано stm32 - вт, 02/18/2020 - 12:14

Ina219.

Всем привет!!

В этой статье хочу остановиться о микросхеме Ina219. Эта микросхема применяется для измерения напряжения и тока. Для подключения микросхемы требуется внешний шунт со стороны измерения и шина данных I2С  или SMBUS со стороны выхода информации.  Очень удобная микросхема для применения в проектах где необходимо контролировать ток в схеме. Это и зарядка аккумуляторов и соответственно их состояние. Это и потребление готового устройства (если необходимо не выходить за заданные ограничения) и многое другое.

  Документацию на эту микросхему можно скачать у меня по ссылке.

Для того, чтобы использовать микросхему в своих проектах нам будут необходимы основные данные для подключения и я предлагаю на них остановиться.

Микросхема измеряет напряжение или ток по следующему принципу см. ниже и передает данные об измерениях по стандартному интерфейсу I2C или SMBUS (в этой статье SMBUS я рассматривать не буду только I2C). Возьмем из документации только ключевые моменты.

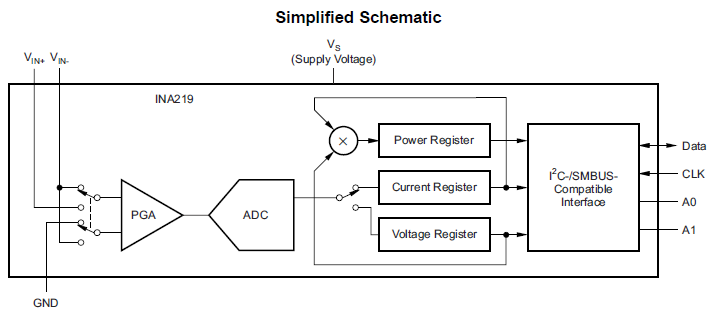

Упрощенная схема

n8

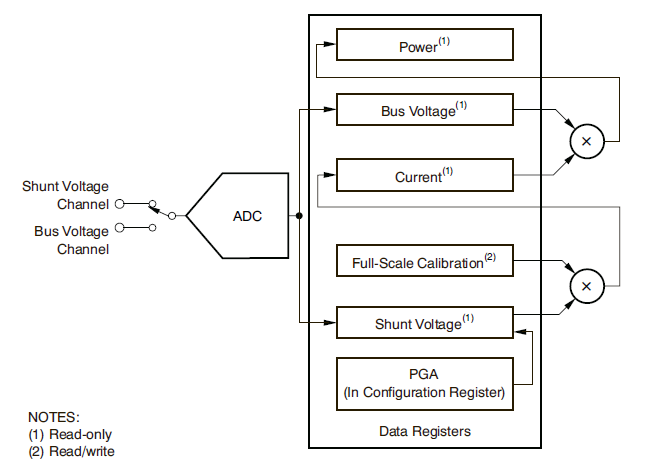

Подробнее

n12

Как мы видим на схеме на входе электронный переключатель ->схема измерения (аналогово-цифровой преобразователь) -> три регистра -> схема обмена данными.

Корпус двух типов SOT-23 (см. ниже) и SOIC 8

n9

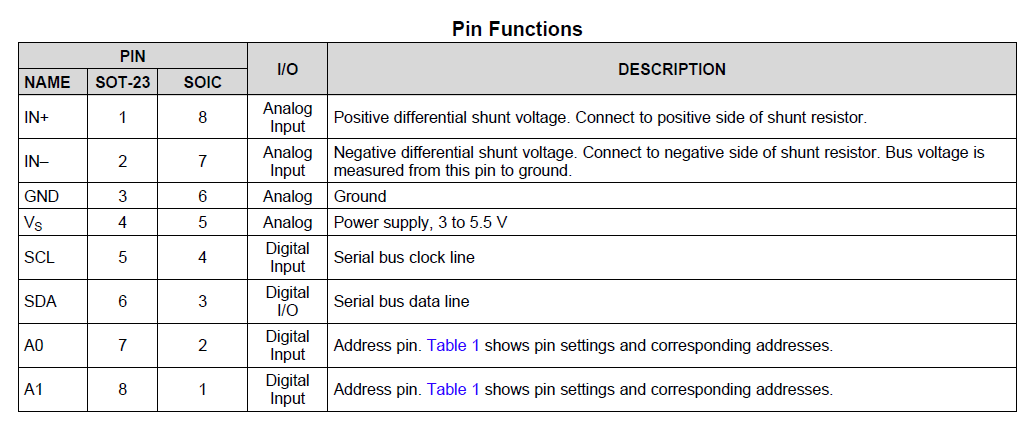

Описание входов и выходов микросхемы Ina219

n11

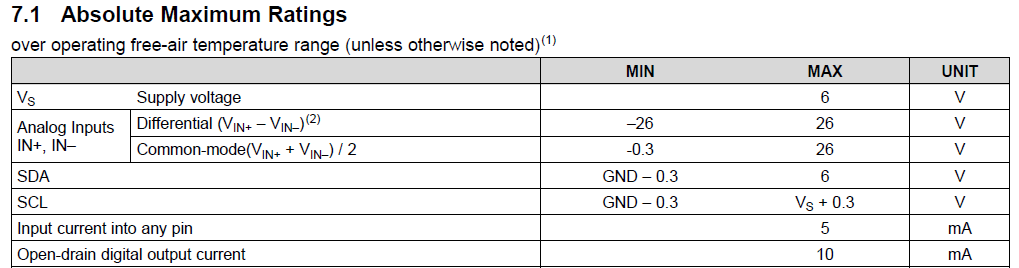

Электрические параметры

Максимально напряжение питания 6V

Измеряемый предел напряжения от 0V до 26V

n11

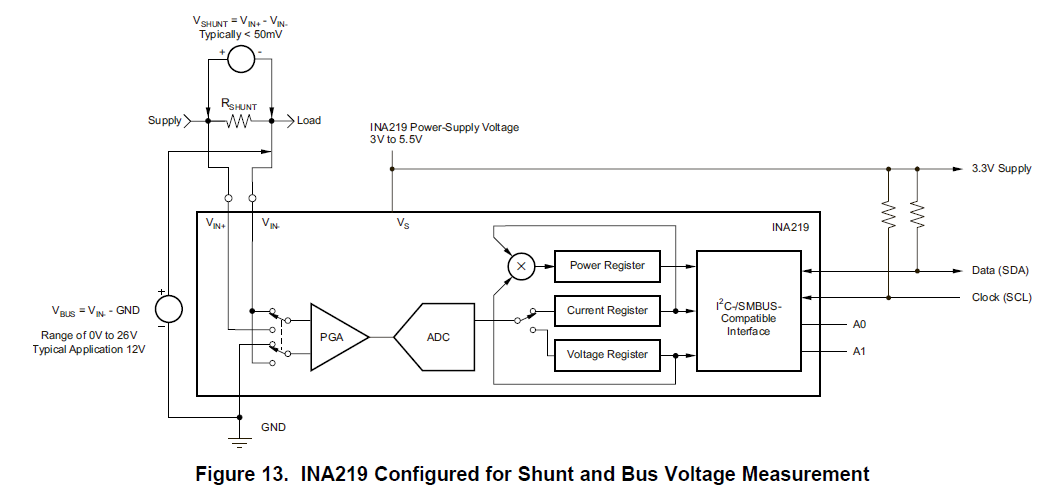

Схема включения

n13





По узлам схемы подробнее:

1. Микросхема INA219

2. Схема для измерения напряжения и тока с применением внешнего шунта.  Падение напряжения на шунте будет разницей между Vin+ и Vin- см. ниже.

n14

3. Питание микросхемы INA219.

Напряжение должно быть в пределах 3v - 5,5V - и 6V предел (по документации) и подается на вход Vs. Из опыта скажу 5.6 V микросхема не держит - выходит из строя.

n15

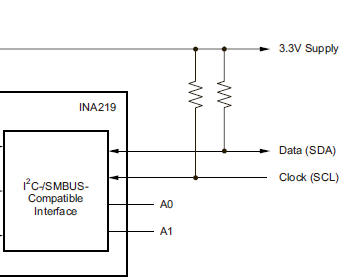

4. Обмен данными по шине I2C.

SDA + подтяжка (резистор на 3.3V)

SCL + подтяжка (резистор на 3.3V)

 n16

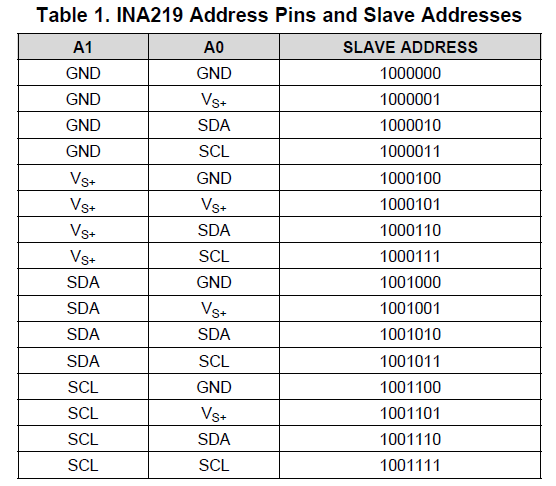

Адресация микросхемы на шине I2C

Два входа A0 и A1 с помощью который задается адрес микросхемы - таблица

n17

По I2C.

INA219 может обмениваться данными только как slave устройство.

Поддерживает передачу данных в режиме n18

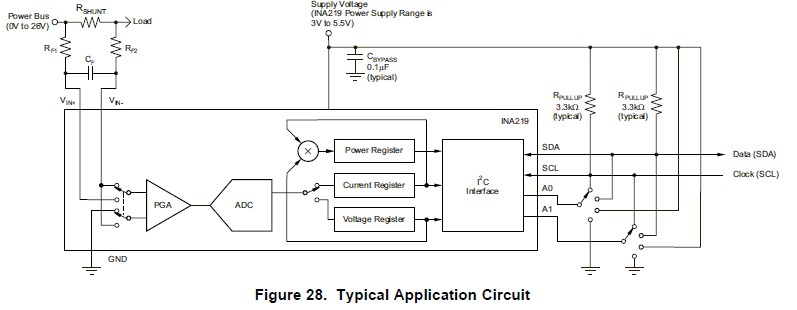

Для подключения в проектах рекомендуемая типовая схема  см. ниже.

n19  Измерение величины тока будет зависеть от установленного шунта (Rshunt).  С этим можно ознакомится в документации.

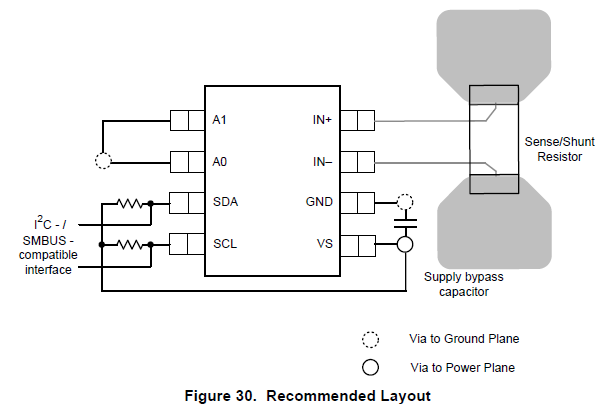

Также в документации представлена желательное расположение элементов при проектировании.



n20

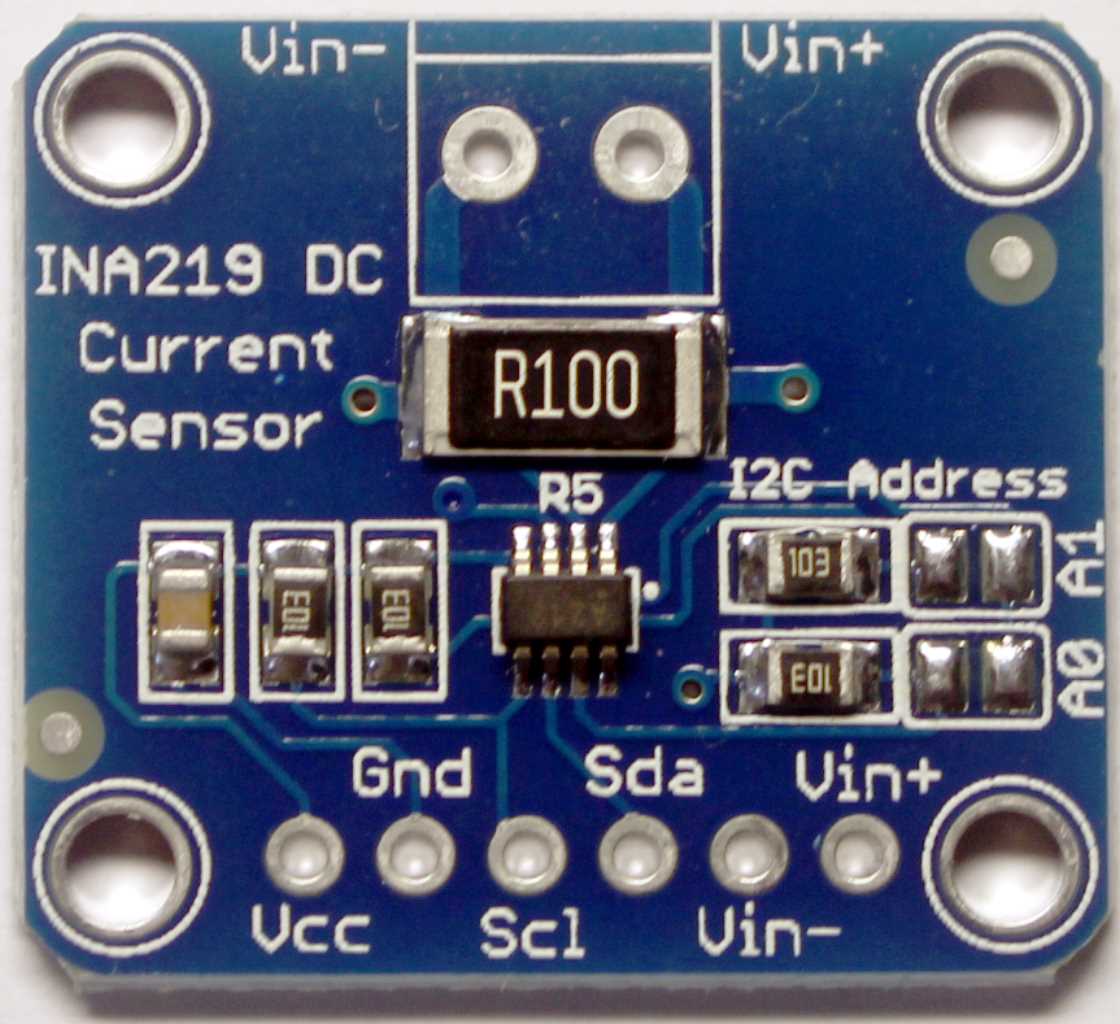

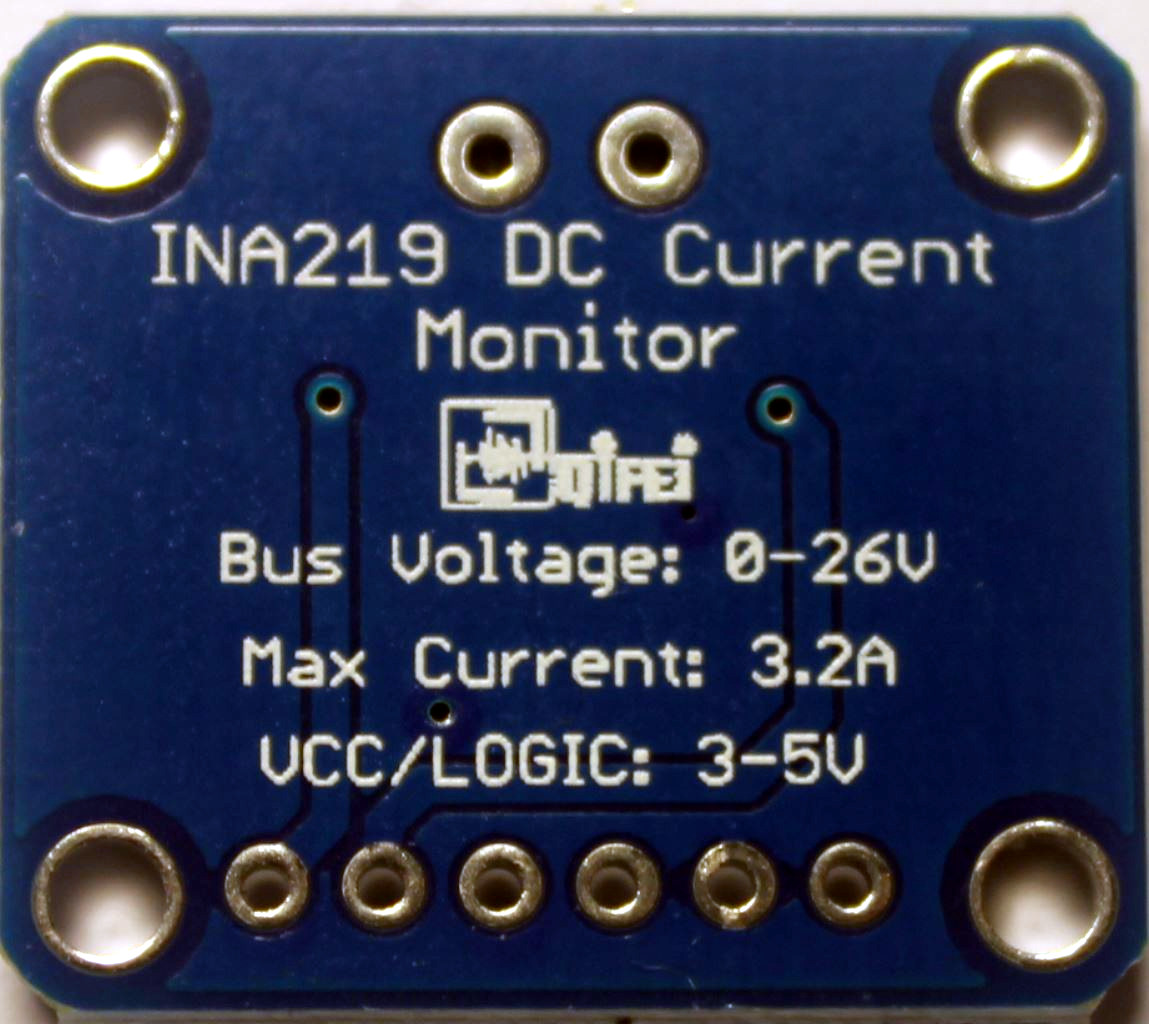

На рынке представлена не только микросхема INA219, но и готовые платы в которых учтено все то, что рекомендуется из документации.  Вот на пример плата от китайских производителе применяемая для измерения напряжения в пределах 0-26V и тока 3.2 A.

k       k2

По плате

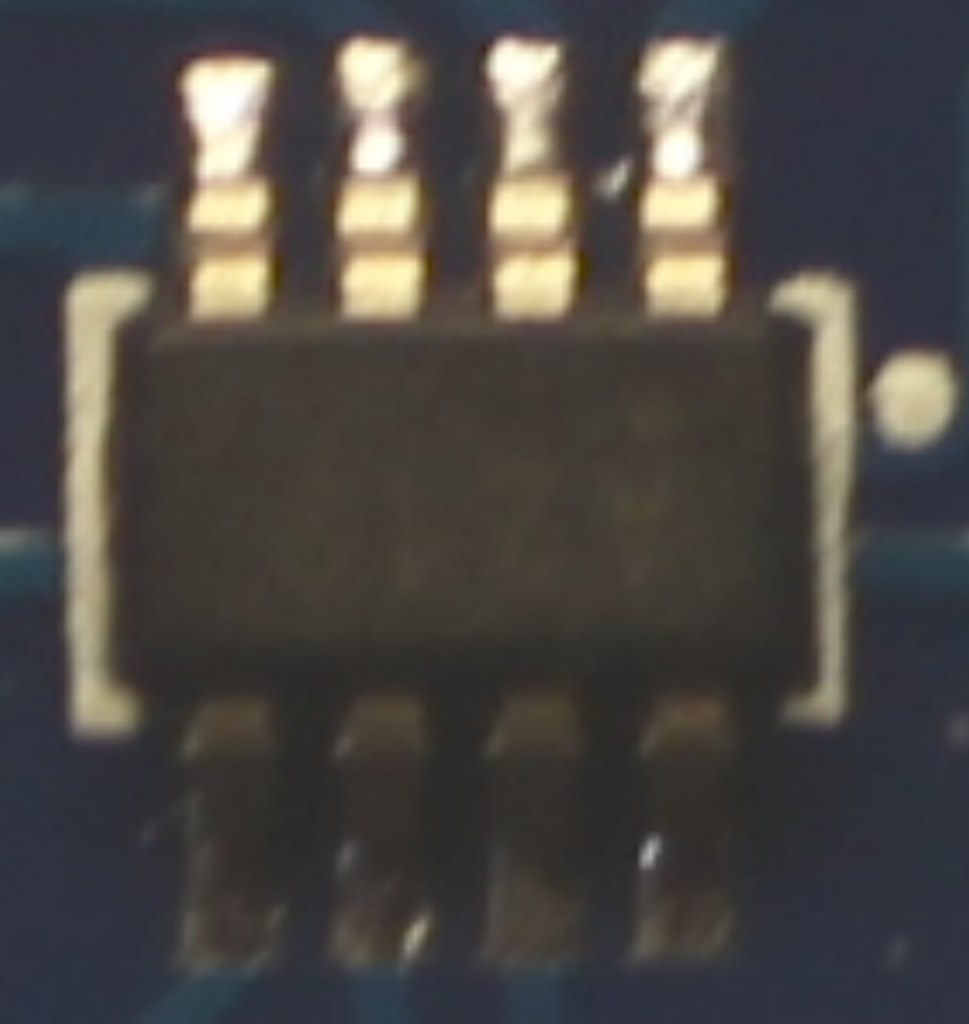

Микросхема INA219 в корпусе SOT-23

k4

Шунт (резистор)

k3

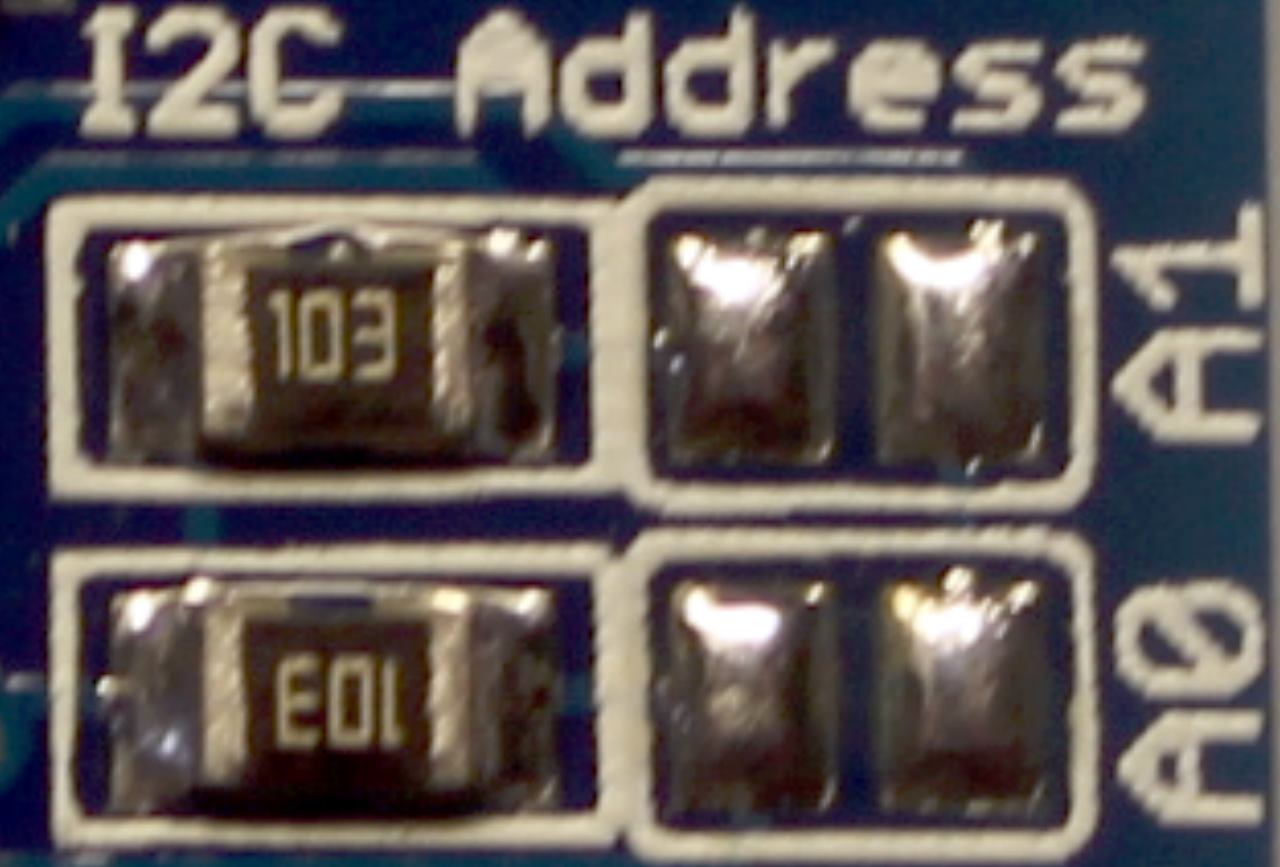

Перемычки для установки адреса и подтяжка адреса если хотим использовать адресацию  с пинами SDA и SCL  см. таблицу адресации микросхемы на шине I2C

k5

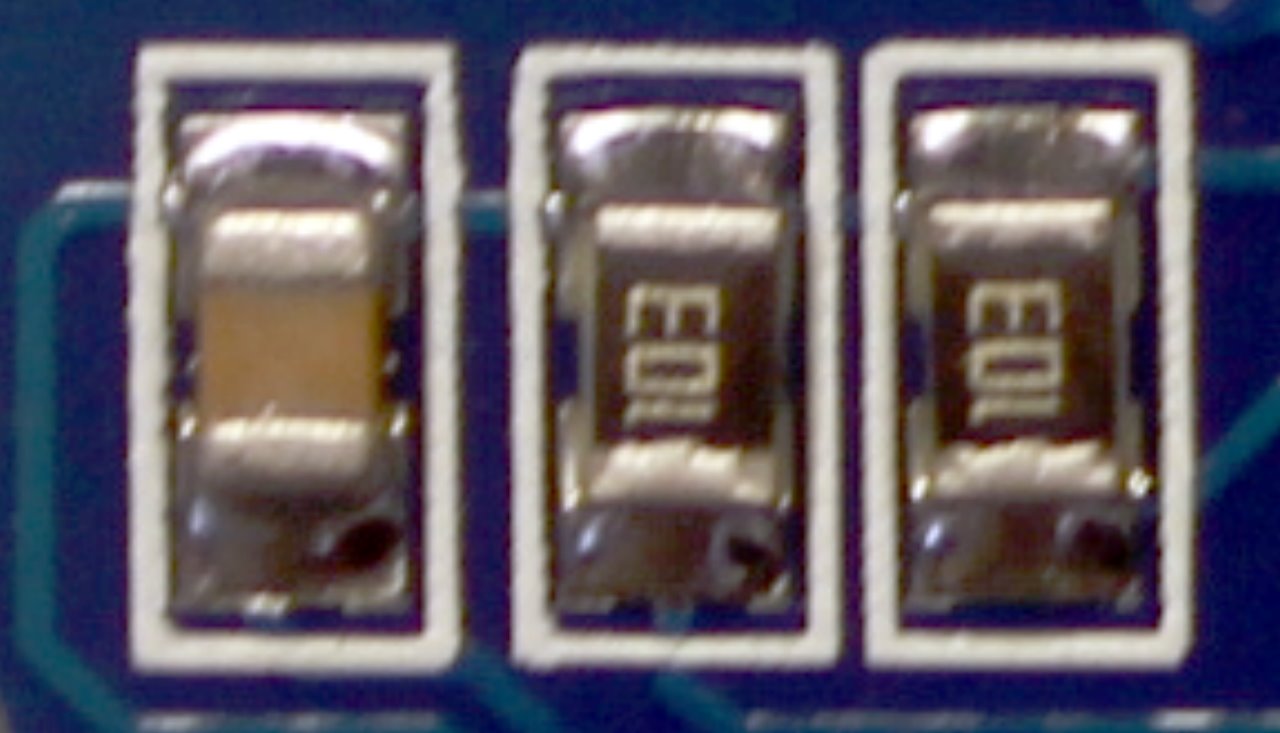

Подтяжка на шину SDA и SCL для обмена данными с микросхемой.

Два резистора на 10K и конденсатор.

k6

Все элементы соответствуют рекомендуемым в документации подключениям.

В этой статье приведена информация для подключения микросхемы INA219 или готовой платы в своих проектах!  Программную часть в этой статье я не рассматриваю (пока). Позже выложу пример подключения и чтения данных.
