STM32F030F4P6 Blink CubeMX

STM32F030F4P6 Blink CubeMX.

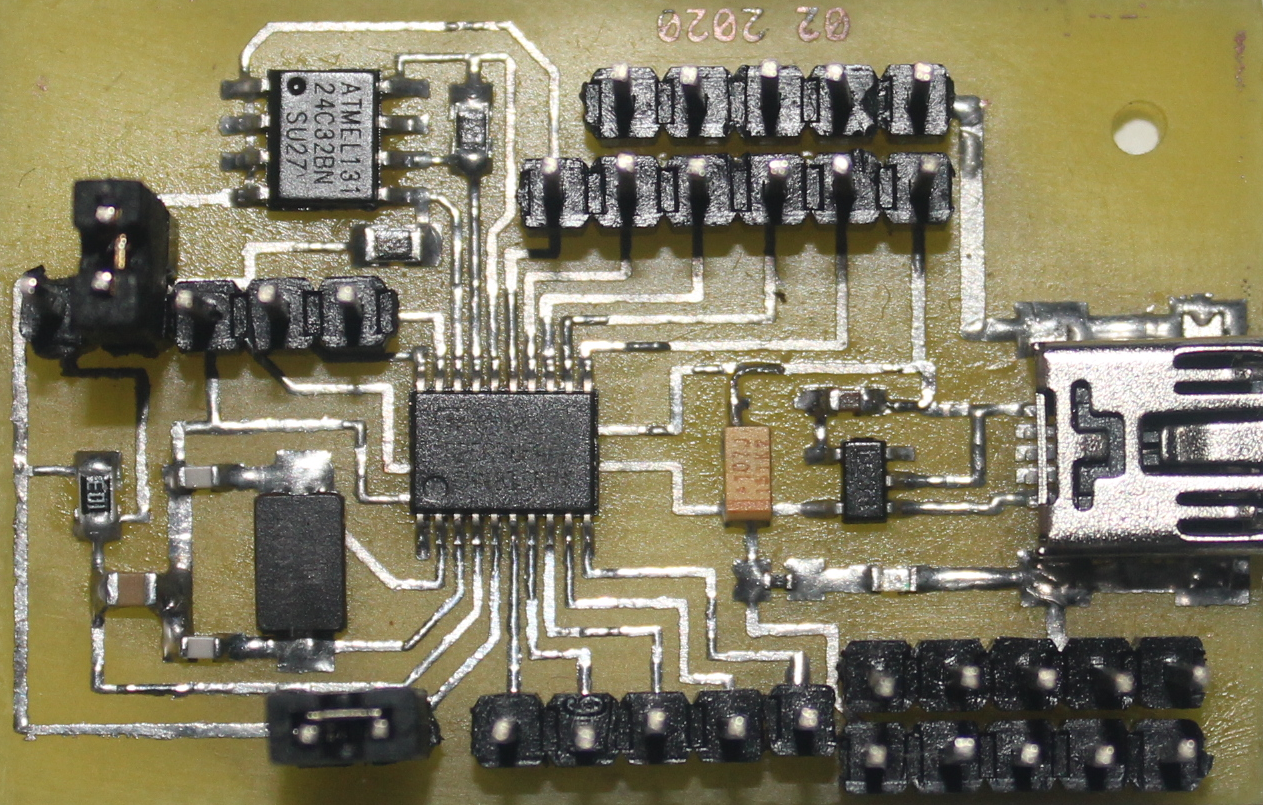

В статье STM32F030F4P6 hand-made я показал как создать плату с микроконтроллером STM32F030F4P6 своими руками для разных простых проектов.

Давайте используя CubeMx и созданную плату напишем программу Blink. В этой программе мы будем включать и выключать порты микроконтроллера.

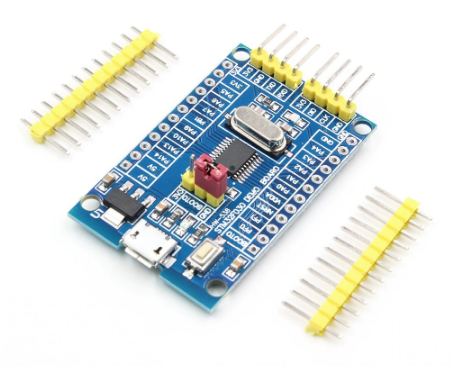

Для того чтобы использовать эту программу не обязательно создавать плату, как это сделал я - можно купить готовую - например  такую.

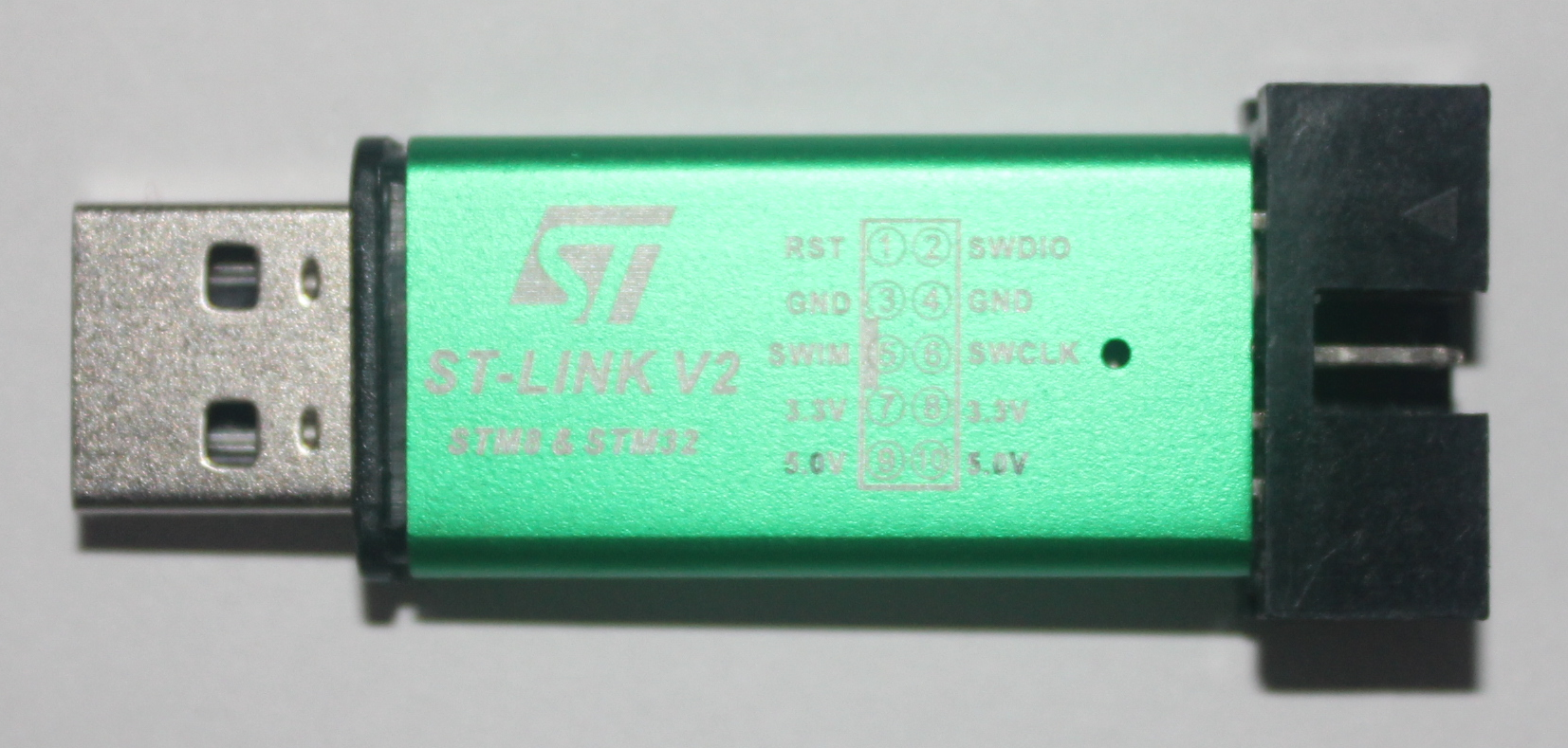

Для программирования микроконтроллера  (запись и отладка) я буду использовать один из самых популярных программаторов ST - LINK v2

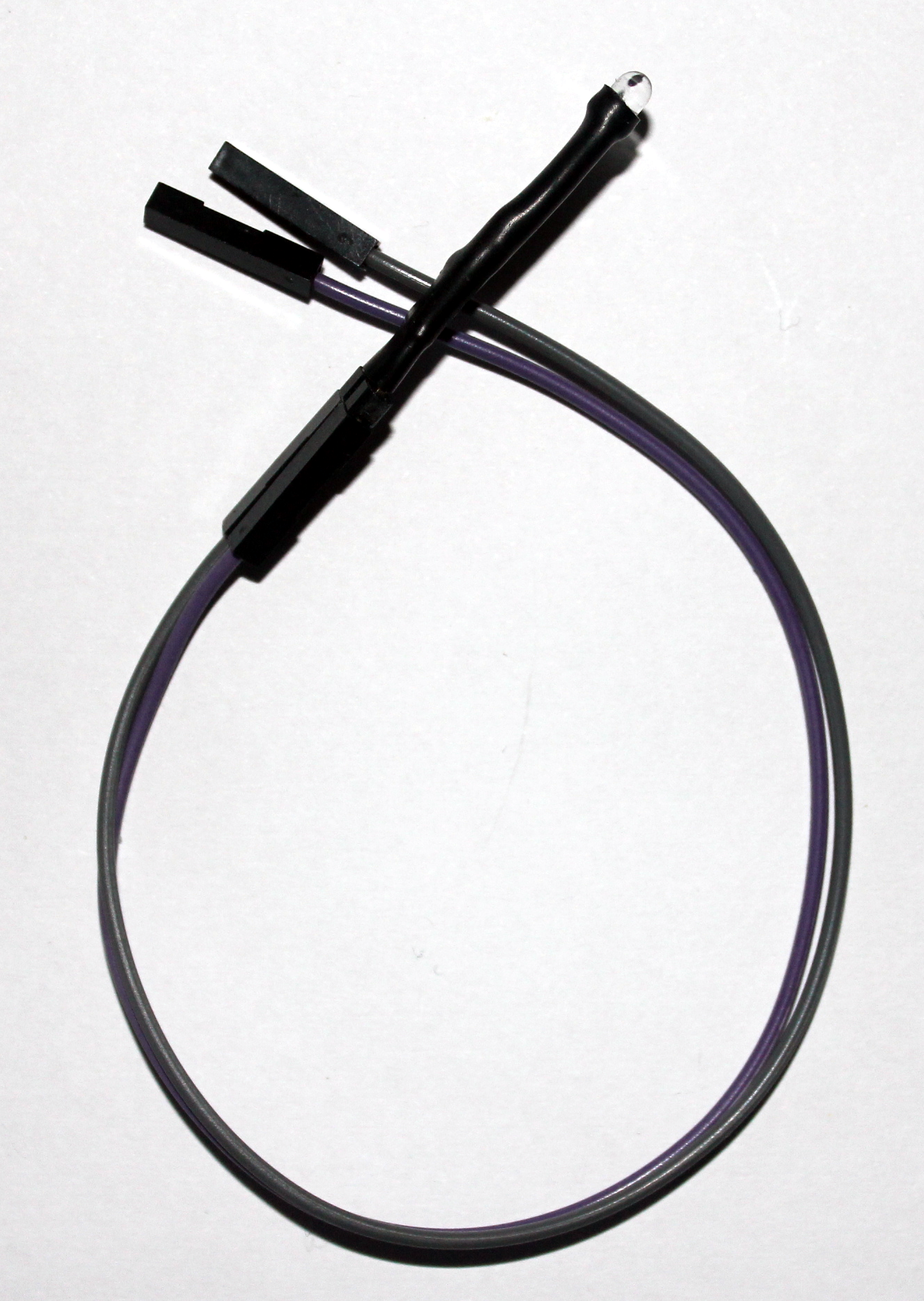

Для отображения 1 бита информации - светодиод (сборка резистор + светодиод).



Итак приступим ..

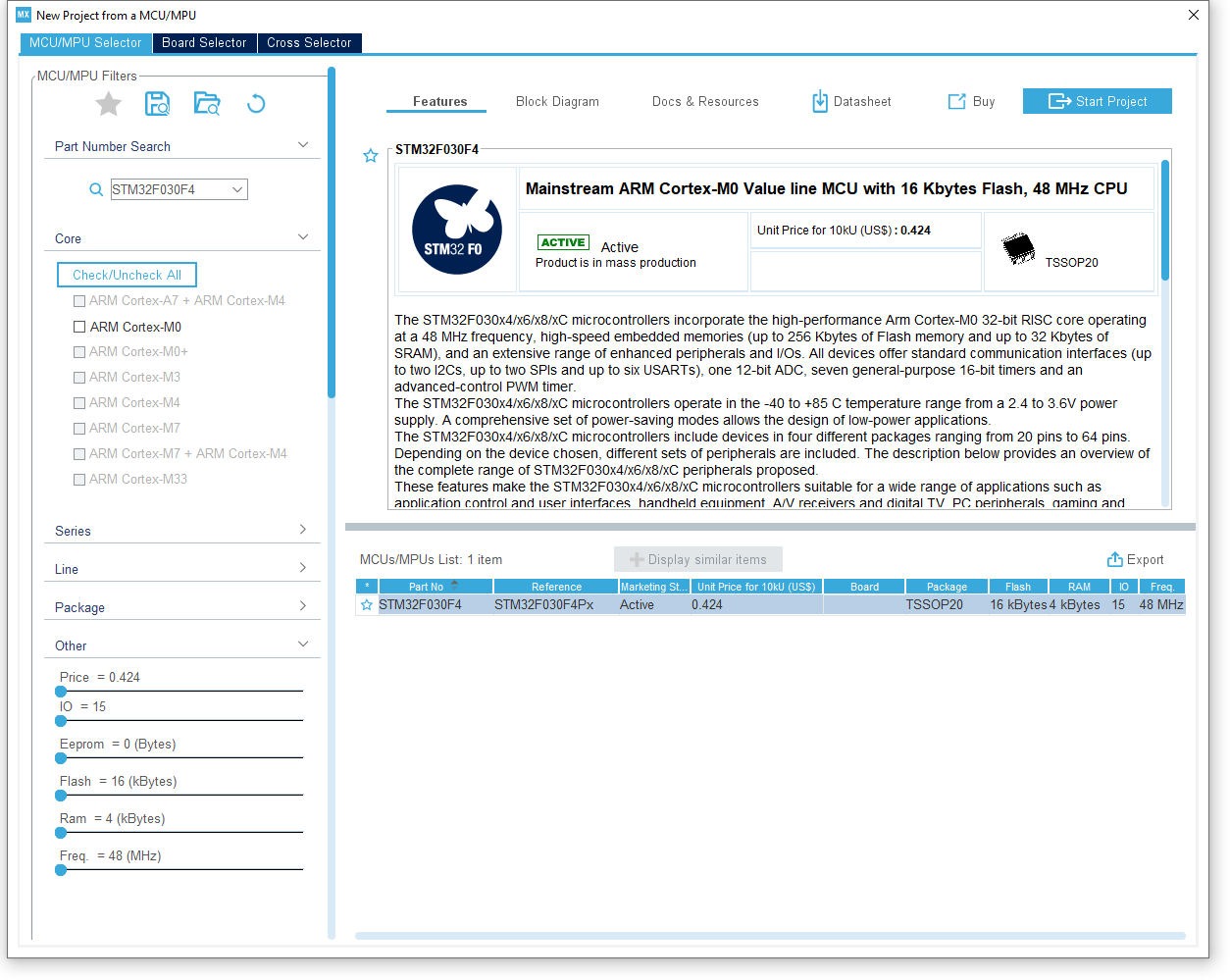

Открываем CubeMX и выбираем микроконтроллер

Двигаясь по вкладкам - настраивает конфигурацию

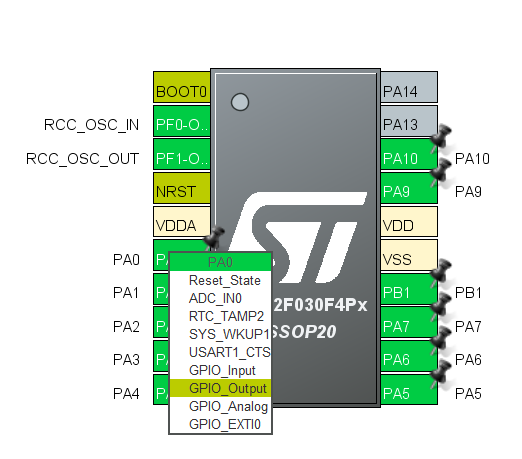

Настраиваем все порты на выход

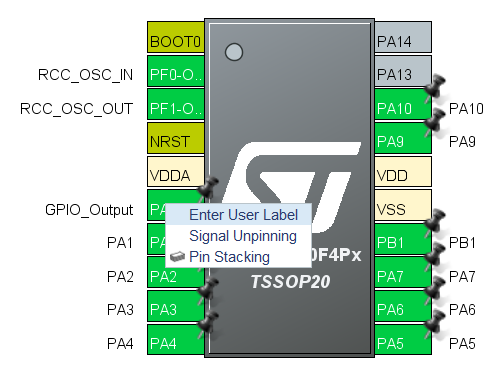

И добавляем выходам названия

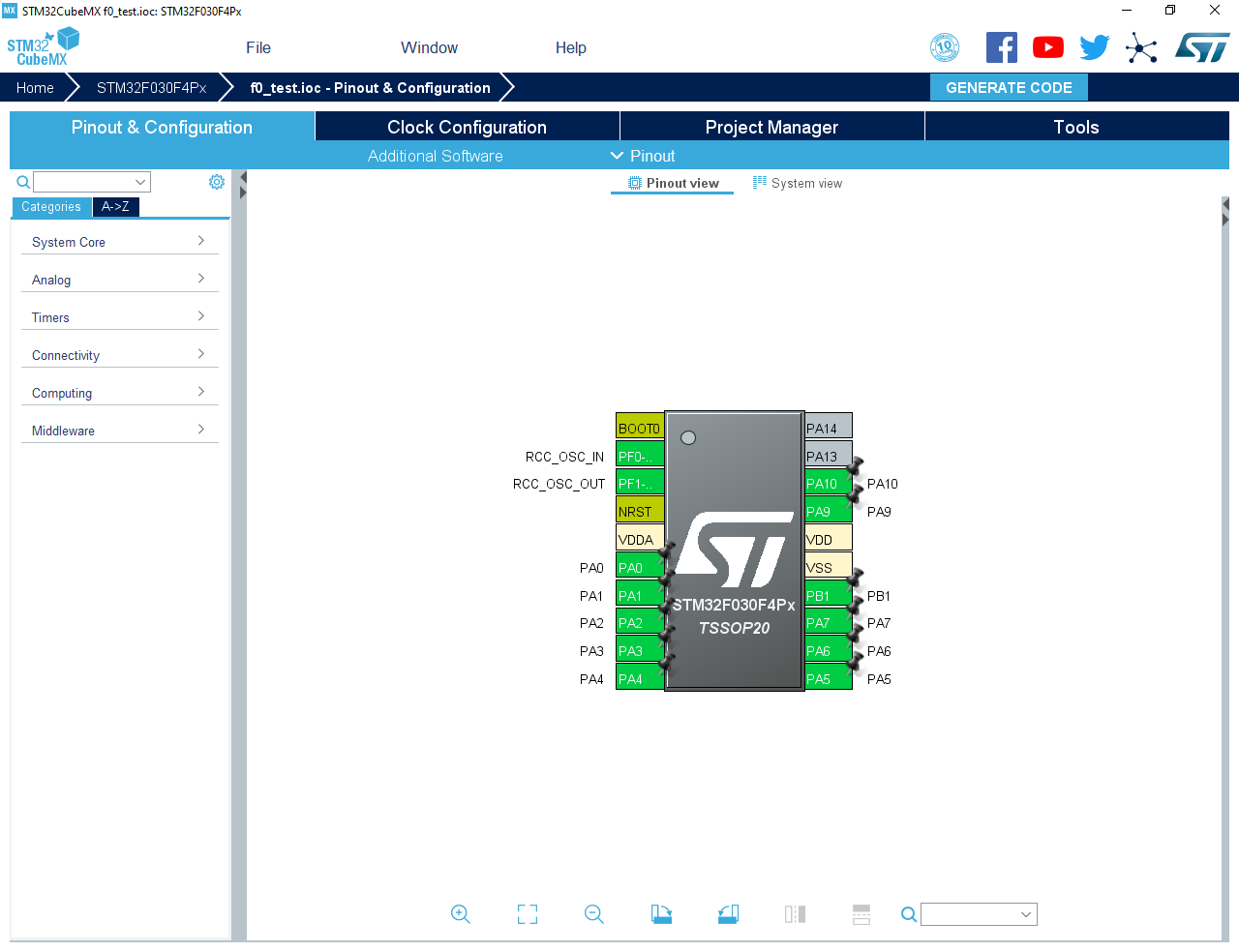

В итоге получаем

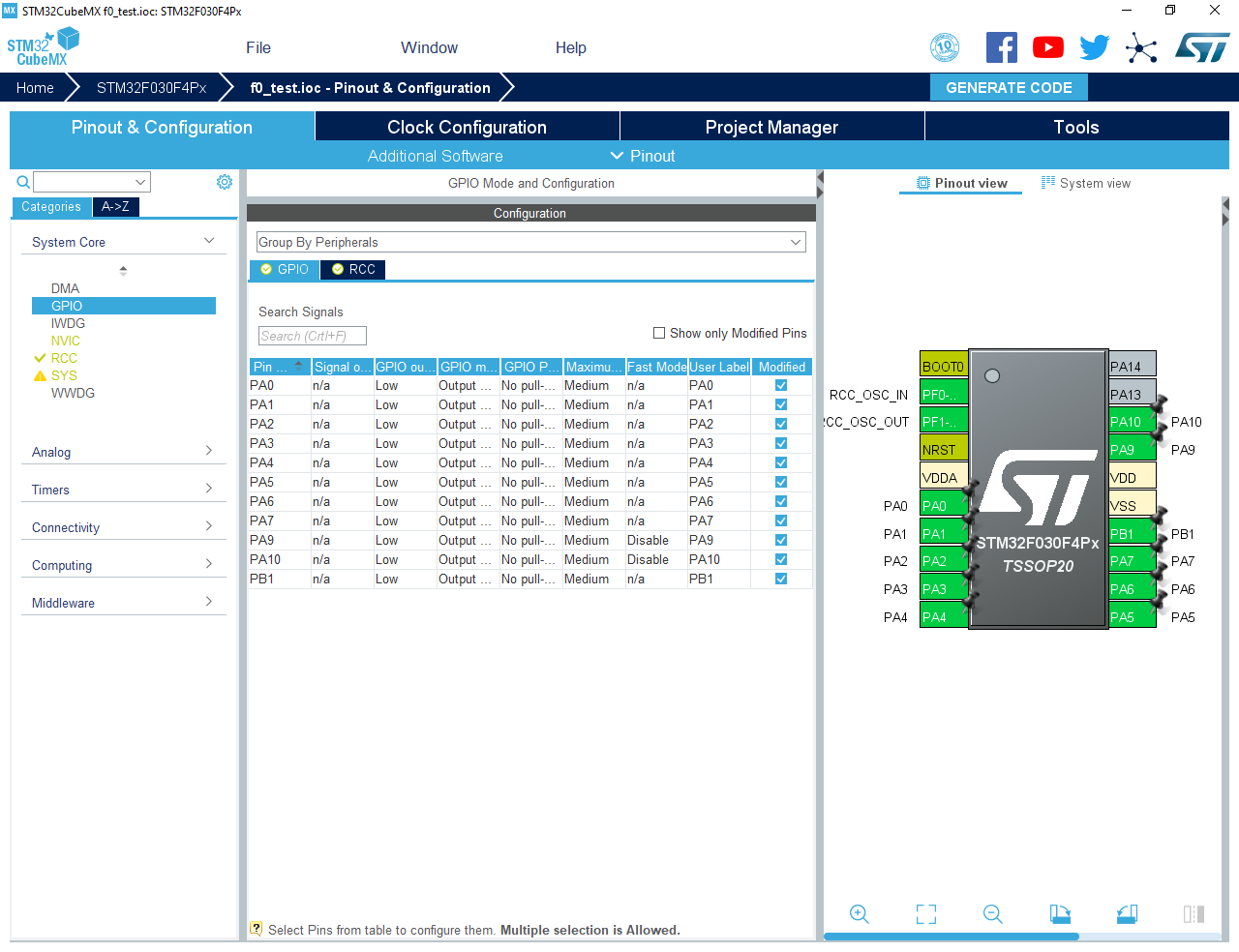

Переходим во вкладку GPIO  и проверяем

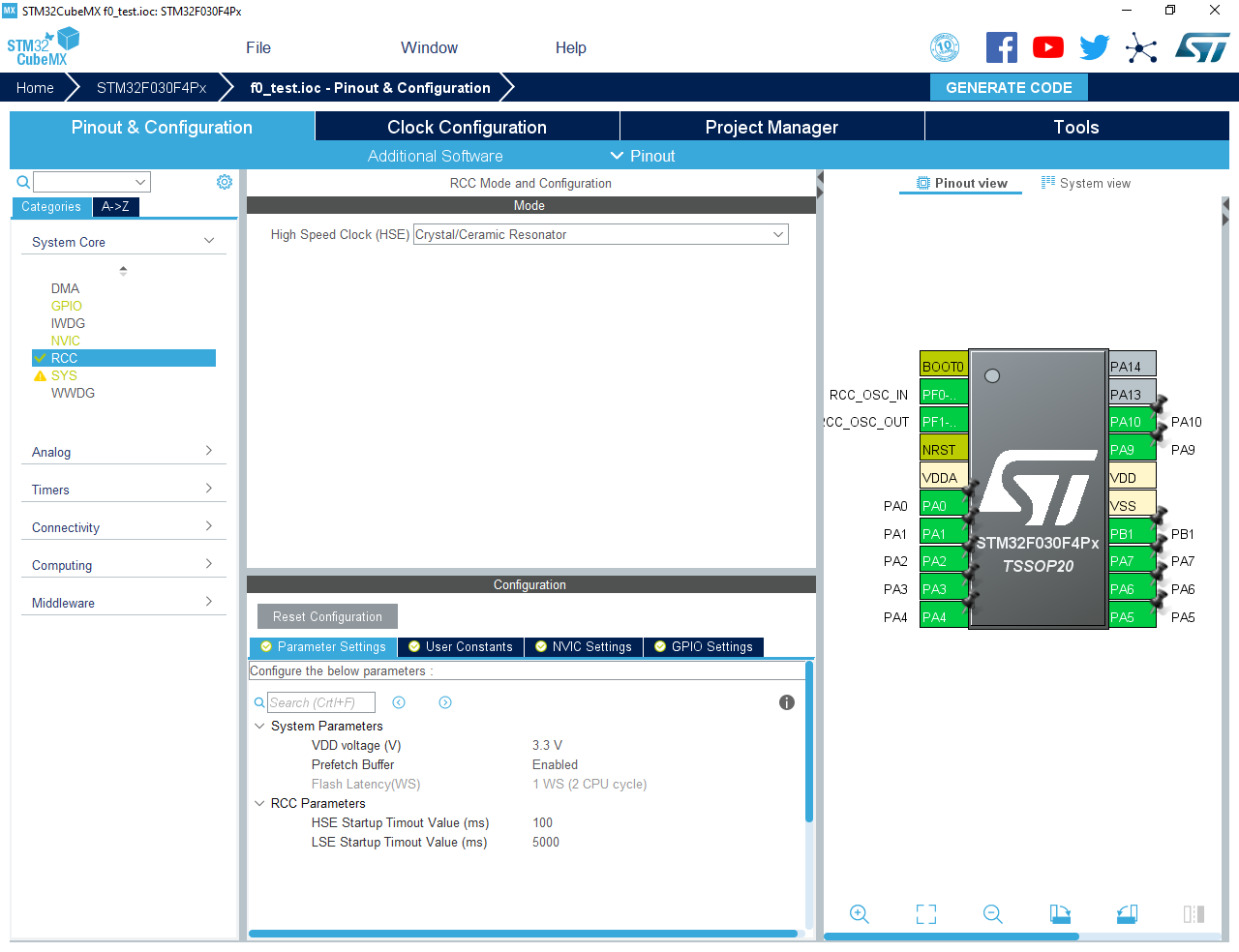

Переходим по вкладку выбора тактирования микроконтроллера от внешнего кварца

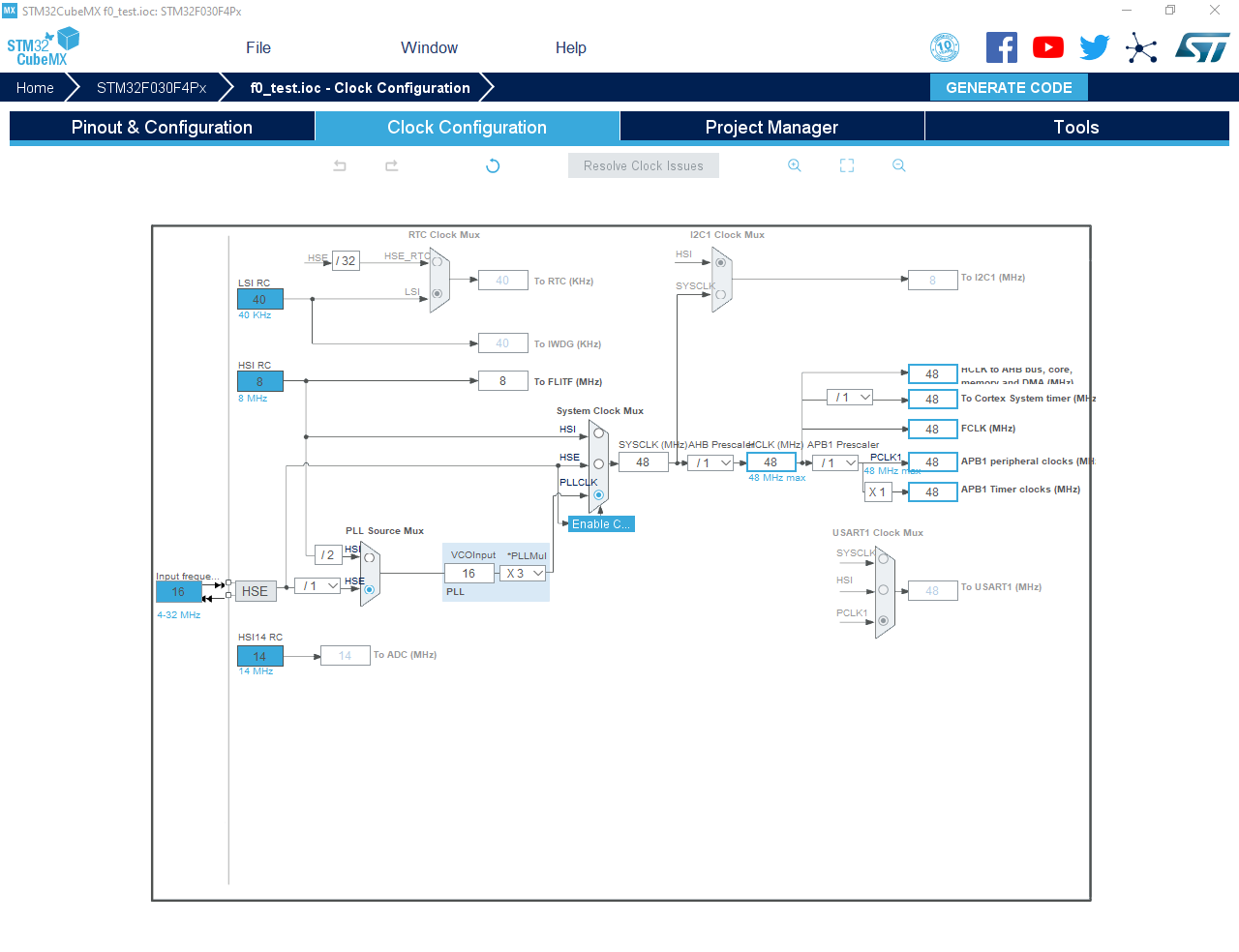

Переходим в Clock Configuration и настраиваем

1. В моем случае HSE 16 MHZ

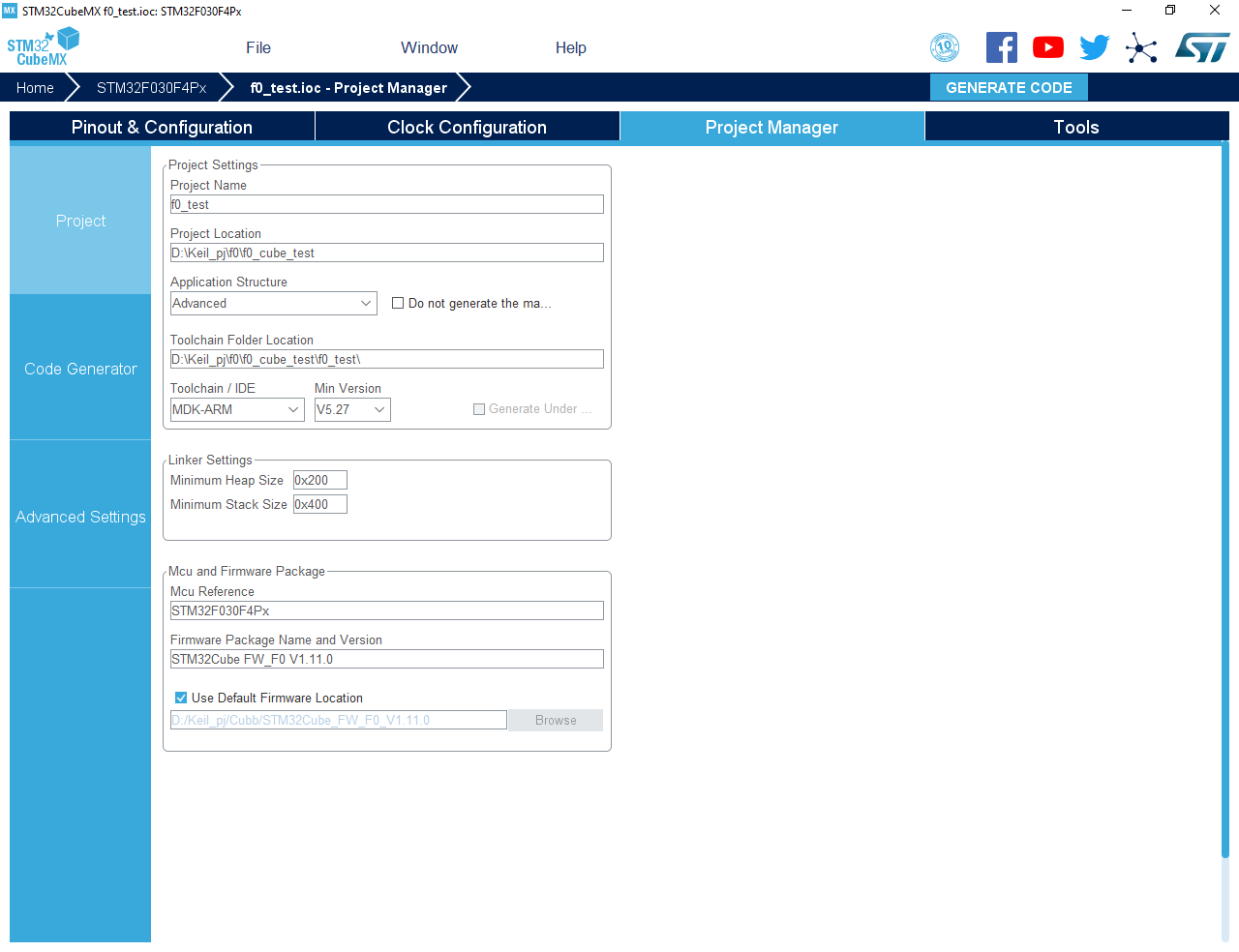

После установки частоты работы микроконтроллера переходим во вкладку Project Manager - называем свой проект и место его хранения.

Все назвали, папки для хранения выбрали, выбрали среду разработки  - жмем

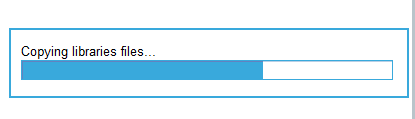

Ожидаем - если вы еще не работали с этой серией микроконтроллеров - будет предложено скачать и установить необходимые библиотеки.

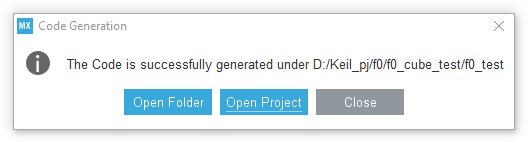

Выбираем Оpen Project и переходим в Keil.

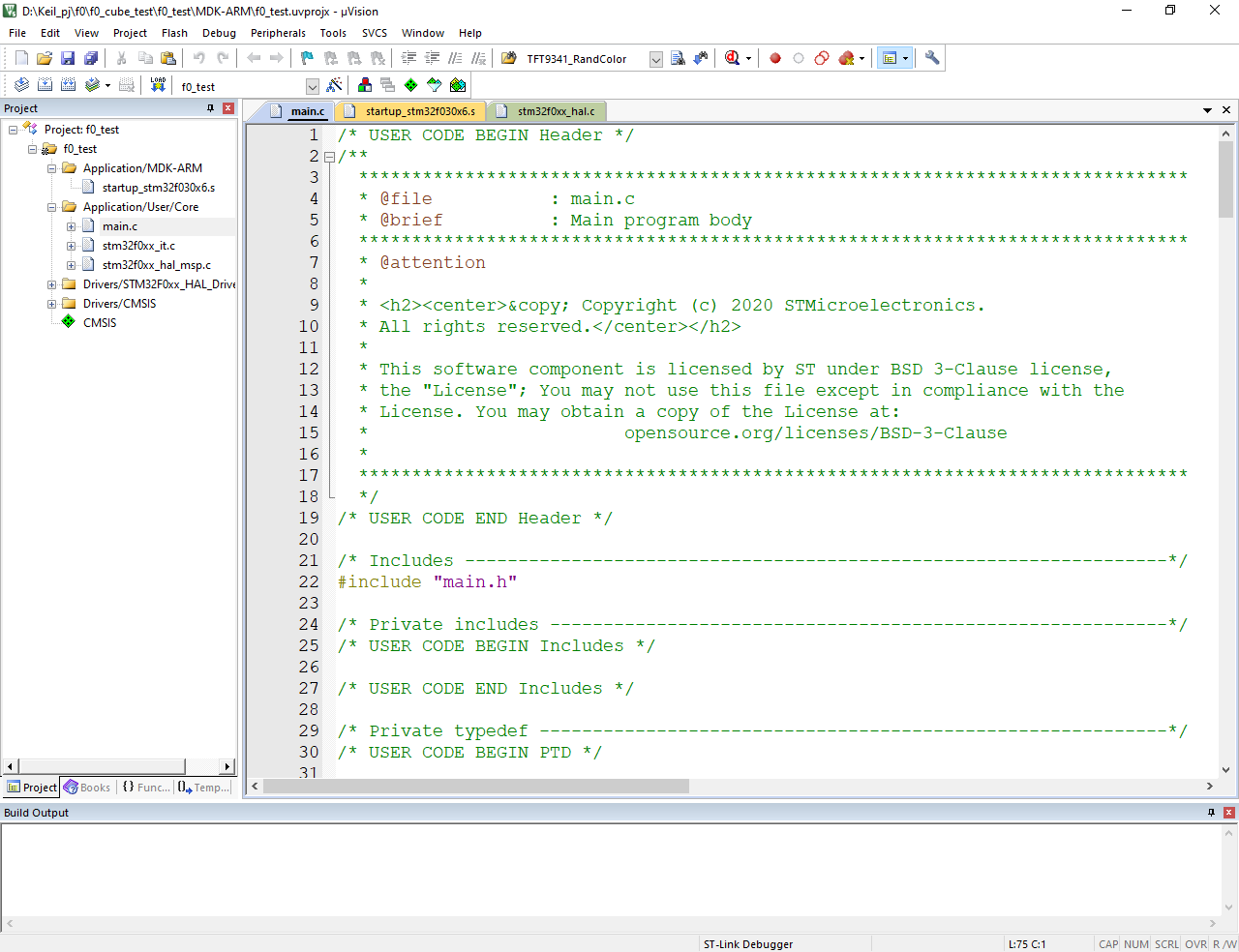

Открывается окно программы Keil. Открываем main.c

Дополним main.c следующим содержимым в основном цикле программы while

**********************************************************************************

 while (1)
  {
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
        HAL_GPIO_WritePin(GPIOA, PA5_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, PA6_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, PA7_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOB, PB1_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, PA4_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, PA3_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, PA2_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, PA1_Pin, GPIO_PIN_SET);
        HAL_GPIO_WritePin(GPIOA, PA0_Pin, GPIO_PIN_SET);

        HAL_Delay(200);
        HAL_GPIO_WritePin(GPIOA, PA5_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, PA6_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, PA7_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOB, PB1_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, PA4_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, PA3_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, PA2_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, PA1_Pin, GPIO_PIN_RESET);
        HAL_GPIO_WritePin(GPIOA, PA0_Pin, GPIO_PIN_RESET);

        HAL_Delay(200);


  }

*********************************************************************************

Сохраняем проект

Собираем

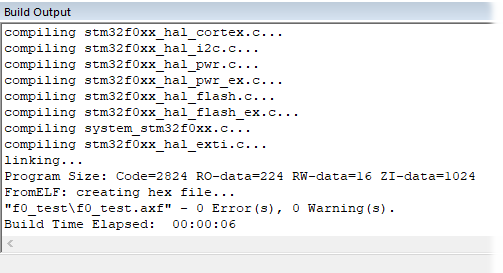

Если все делалось по пунктам то результатом будет

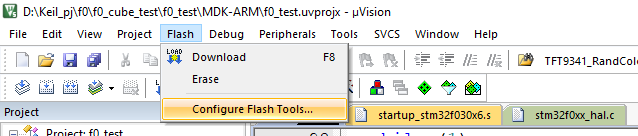

Далее идем в настройки проекта и устанавливаем программатор и то как мы будем с ним работать

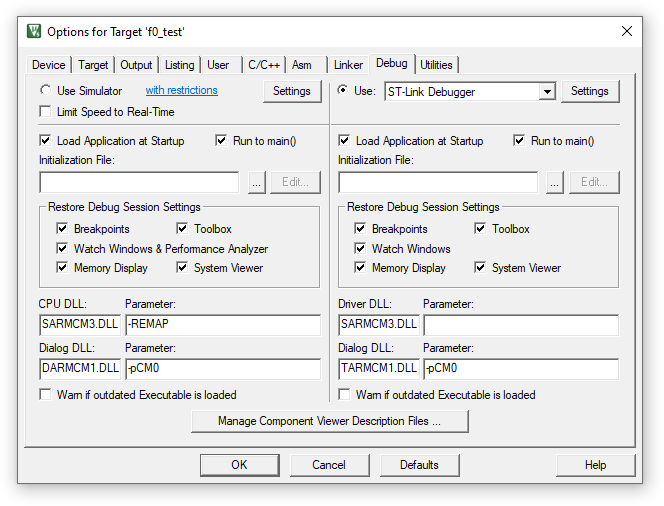

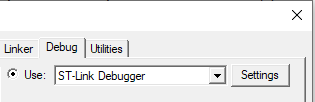

В открывшимся окне выбираем вкладку Debug

Выбираем в моем случае программатор

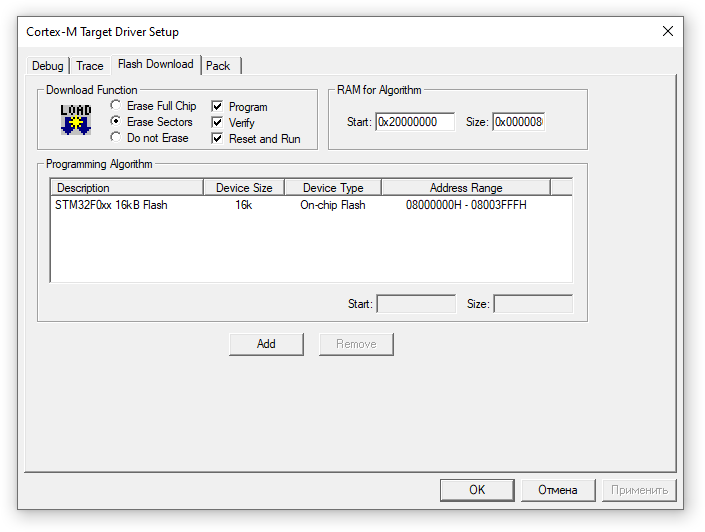

Переходим в Settings -> Flash Download и устанавливаем галки как на фото ниже

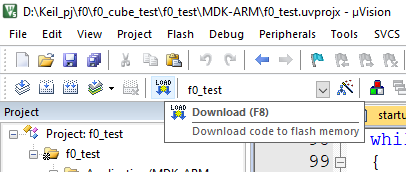

После установок - жмем Ok  - Ok и выходим в основное окно Keil и загружаем созданную программу в микроконтроллер

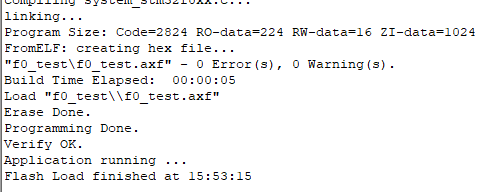

Итогом что все прошилось будет

Отлично!

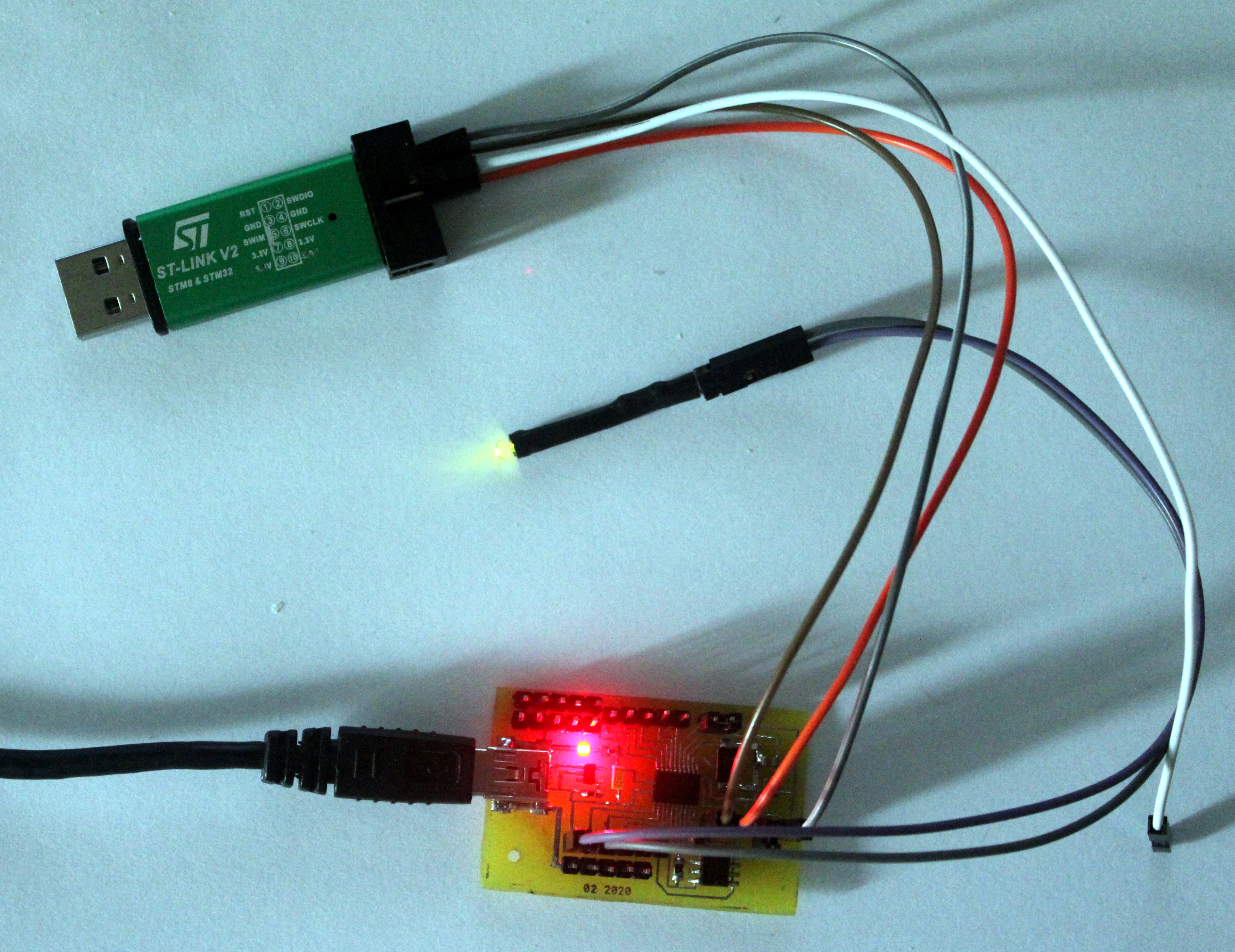

Дальше подключаем светодиод к любому из выходов микроконтроллера и на каждом из них светодиод будет зажигаться и гаснуть  !!!

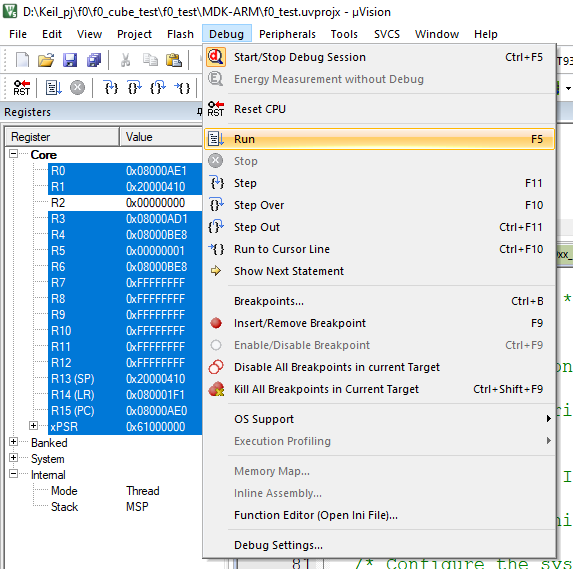

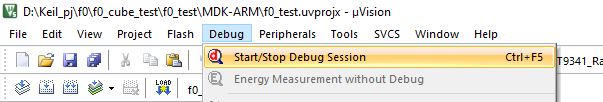

Идем и выбираем режим отладки



После того как откроются все окна необходимые для отладки программы в микроконтроллере - запускаем RUN







Ура у нас все получилось с первого раза!!!
