Logic Analizer 24MHz 8CH

Опубликовано stm32 - вс, 10/04/2020 - 11:21

Всем привет!

В этой статье хочу остановиться на одном из нужных инструментов при отладке программ и разных протоколов  -китайское устройство под названием  Logic Analizer 24MHz 8CH.

Одним разработчиков устройств подобного типа является фирма bb15 -которая выпускает компактные, удобные устройства, которые позволяют отслеживать сигналы не только работы входов и выходов, но и известные протоколы связи, работают на высоких скоростях и еще много чего хорошего  ... но стоимость которых для любителя разрабатывать устройства для себя - не подъемная.

Хотя все относительно и если есть возможность, лучше приобрести оригинал устройства. Это позволит полностью использовать мощность программного обеспечения.

Китайские разработчики частично повторили работу самого простого из устройств (линейка фирменных включает в себя три модели) и соединили свою электронную часть с фирменным программным обеспечением. В результате получилось неплохое устройство с минимальной стоимость. Что и является иногда главным приоритетом при выборе необходимого инструмента.  Вот оно на фото ниже - это одна из версий с большого китайского магазина.

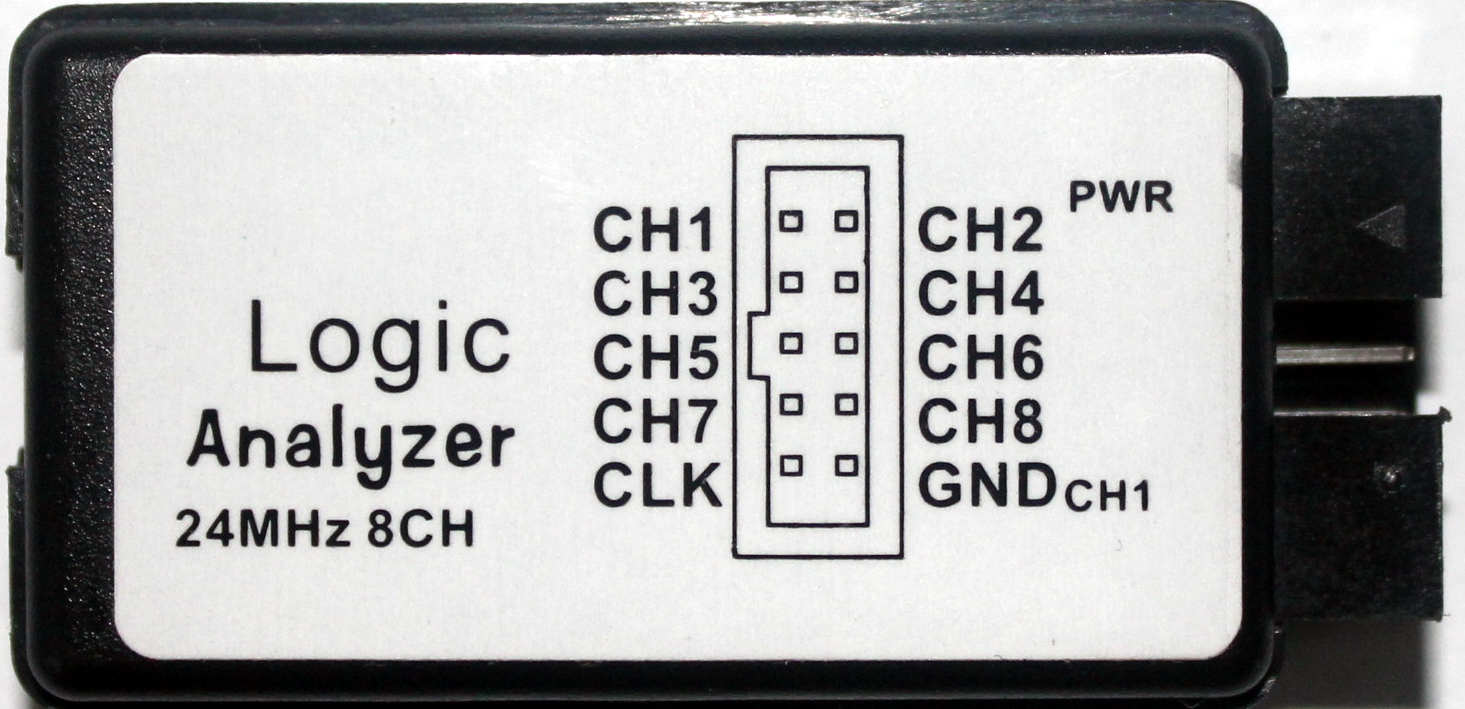

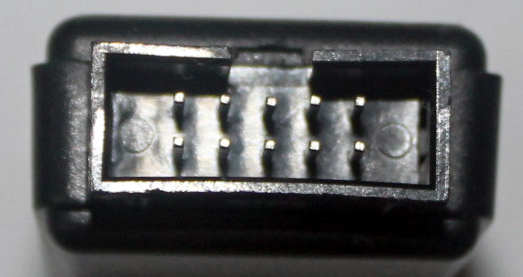

Внешний вид. Верхняя крышка корпуса включает в себя  название  и распиновку разъема.

bb14

bb13

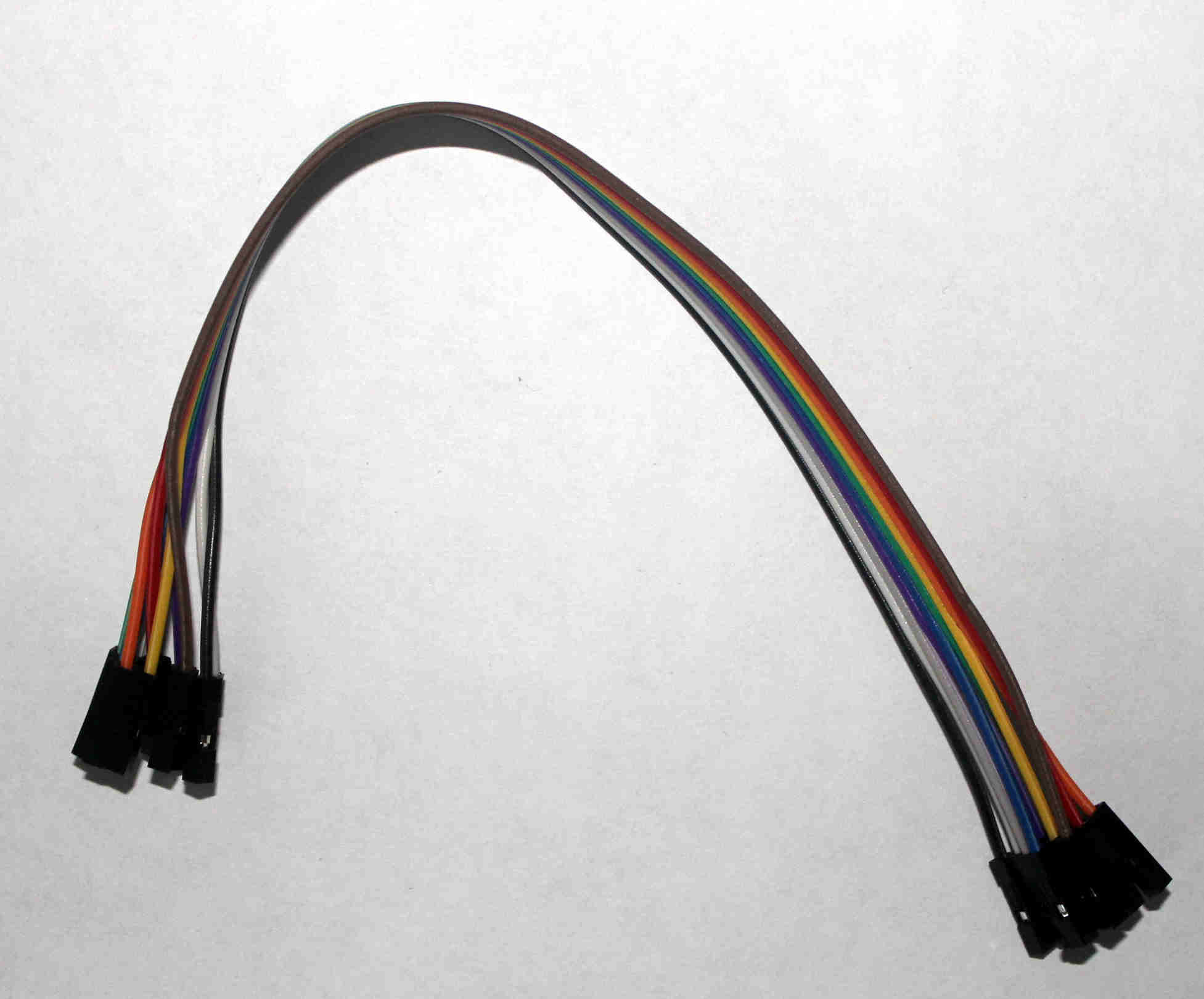

Набор проводов для соединения со штырьковыми разъемами

bb2

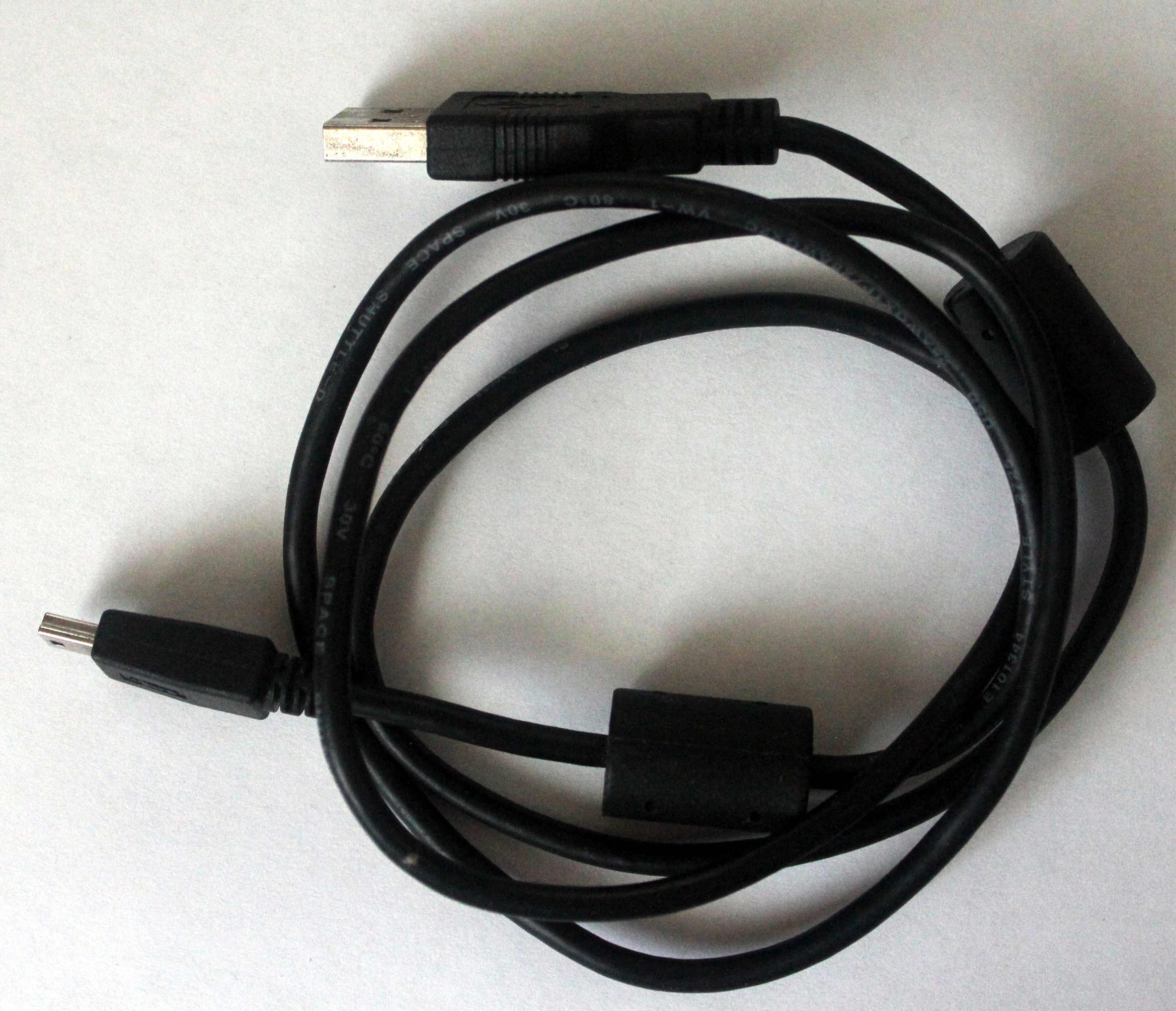

Кабель связи с PC через USB

bb4

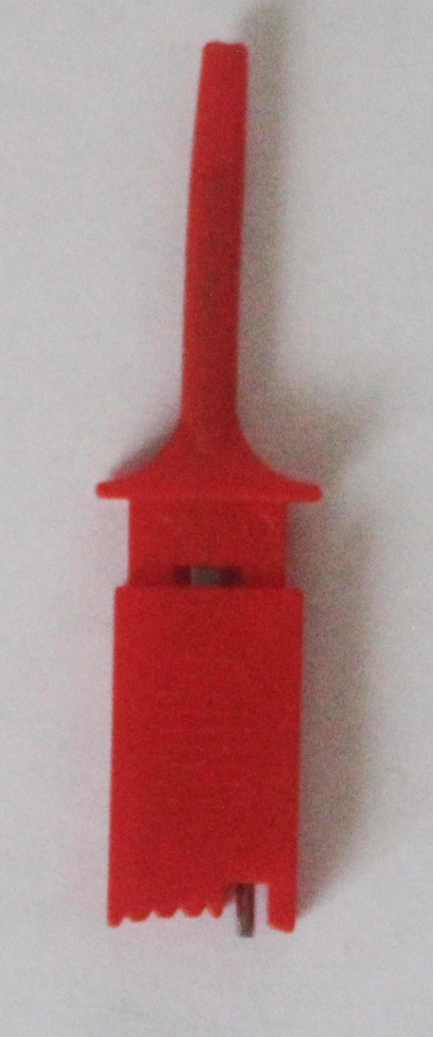

И в дополнение.. закупленное к этому прибору удобное устройство зажима на провода из комплекта.

bb3

Устройство  Logic Analizer 24MHz 8CH очень компактное

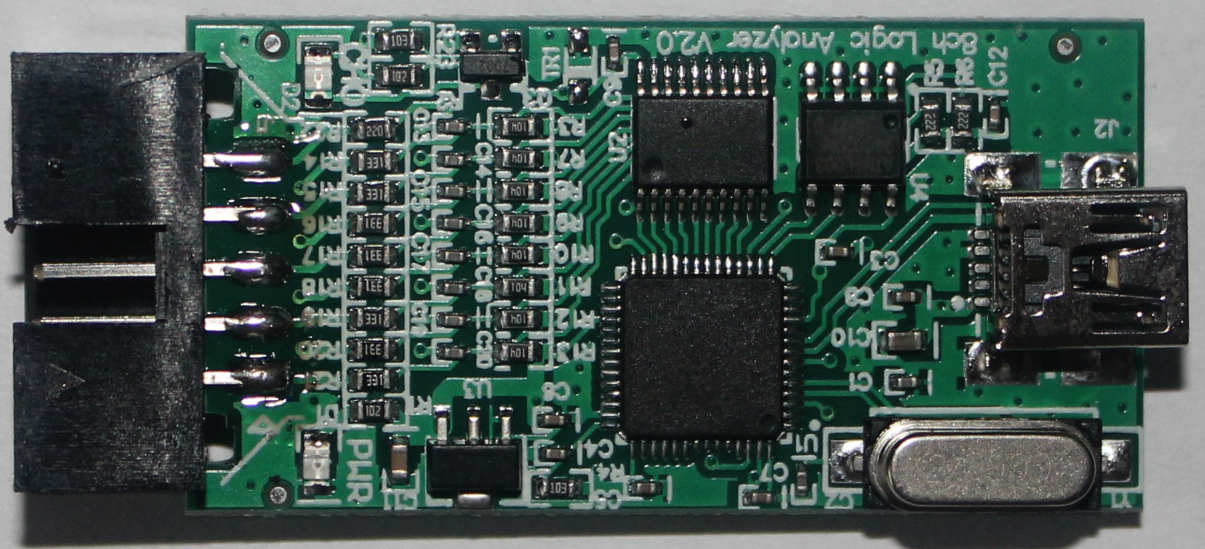

Основная сторона платы

bb12

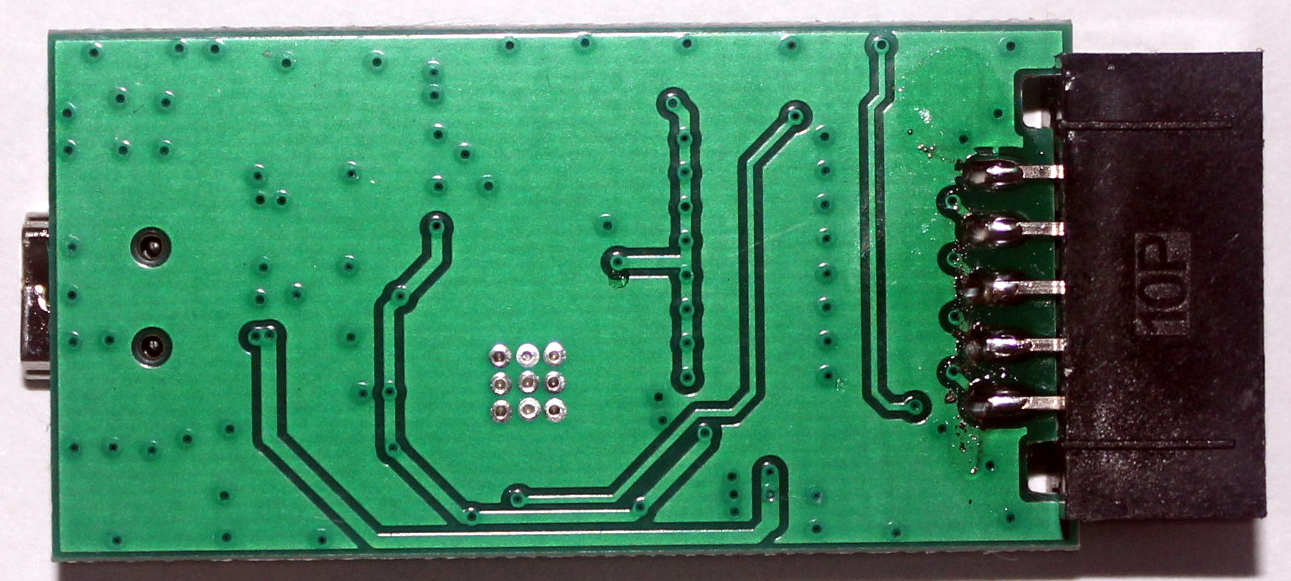

Оборотная сторона

bb11

В состав платы Logic Analizer 24MHz 8CH входят следующие элементы

Маркировка платы

bb5

Микроконтроллер  CY7C68013A-56LFXC

bb10

EEPROM ATMEL003 24C02BN

bb9

LVC245A (он же скорее всего SN74LVC245A) - приемопередатчик с тремя состояниями на входе

bb8

Микросхема 6206a (она же  скорее всего XC6206  3-контактный, высокоточный, низковольтный положительный стабилизатор напряжения)

bb7

Элемент с маркировкой 7002 (возможно 2N7002, транзистор, N-канал, 60В, 0.2А )

bb6

А также кварцевый резонатор на 24Мгц, два светодиода которые отражают работу устройства, разъем USB для подключения к компьютеру, набор сопротивление которые стоят между разъемом и портами микроконтроллера CY7C68013A-56LFXC.

Для работы с этим устройством необходимо установить программное фирменное программное обеспечение. При установке программы которая будет расшифровывать сигналы с   Logic Analizer 24MHz 8CH будет установлен драйвер. Подробно про установку программы можно прочитать на сайте - пройдя по ссылке на основной сайт и на страницу загрузки программы. Текущая версия программы для WINDOWS  - 1.2.18.

После скачивания и установки программы и драйвера (входит в состав программы) - на рабочем столе появляется ярлык

bb17

При нажатии на ярлык - запускается основная программа для работы с  Logic Analizer 24MHz 8CH.

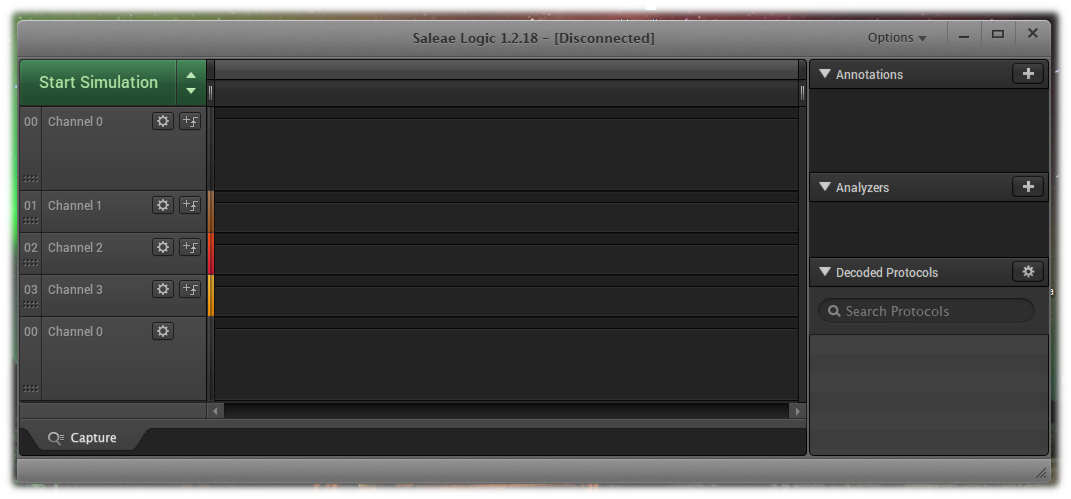

Внешний вид программы.

bb18

Строка которая определять наличие установленного китайского клона или оригинального устройства

При не подключенном анализаторе

bb19

При подключенном анализаторе

bb20

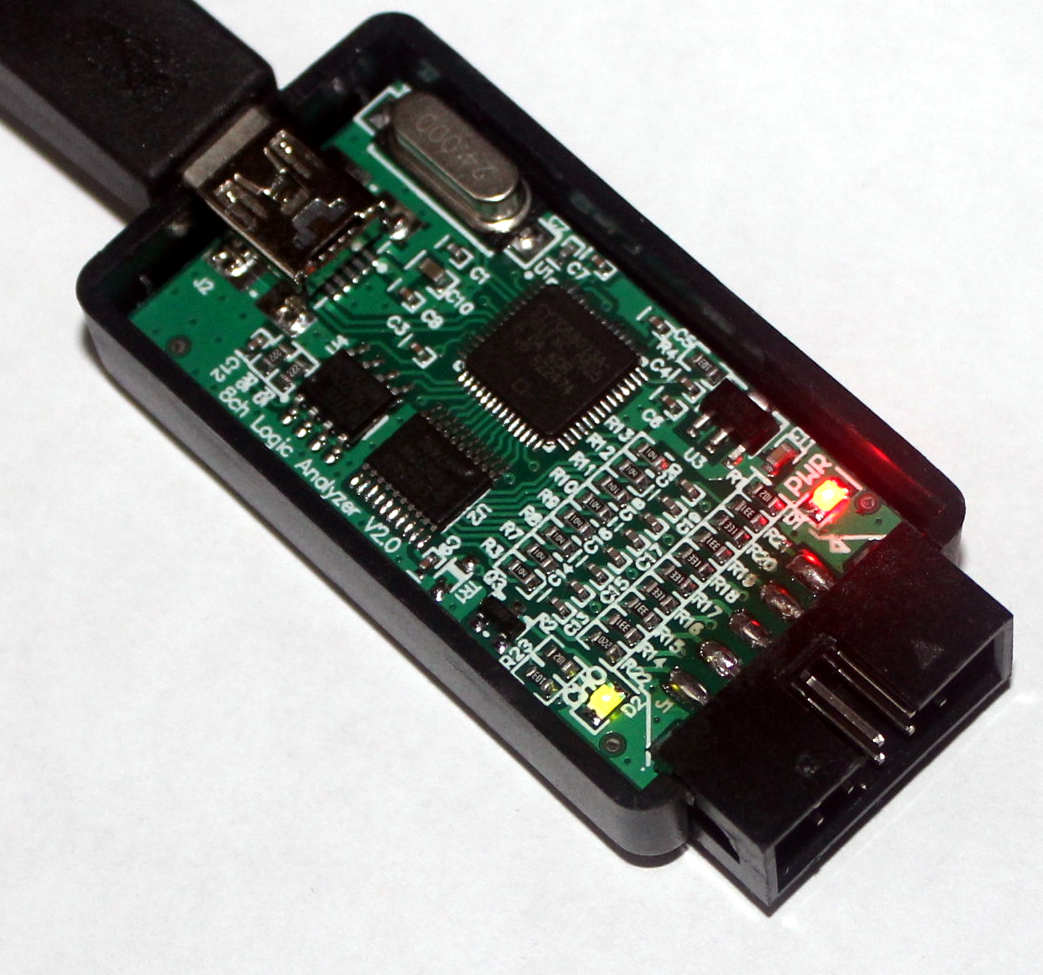

При подключенном к PC анализаторе - загораются два светодиода ( красный PWR и зеленый CH0).

bb16

После того как убедились, что светодиоды горят и есть связь с программой - собираем. Для этого

1. Отключаем провод от USB разъема  Logic Analizer 24MHz 8CH

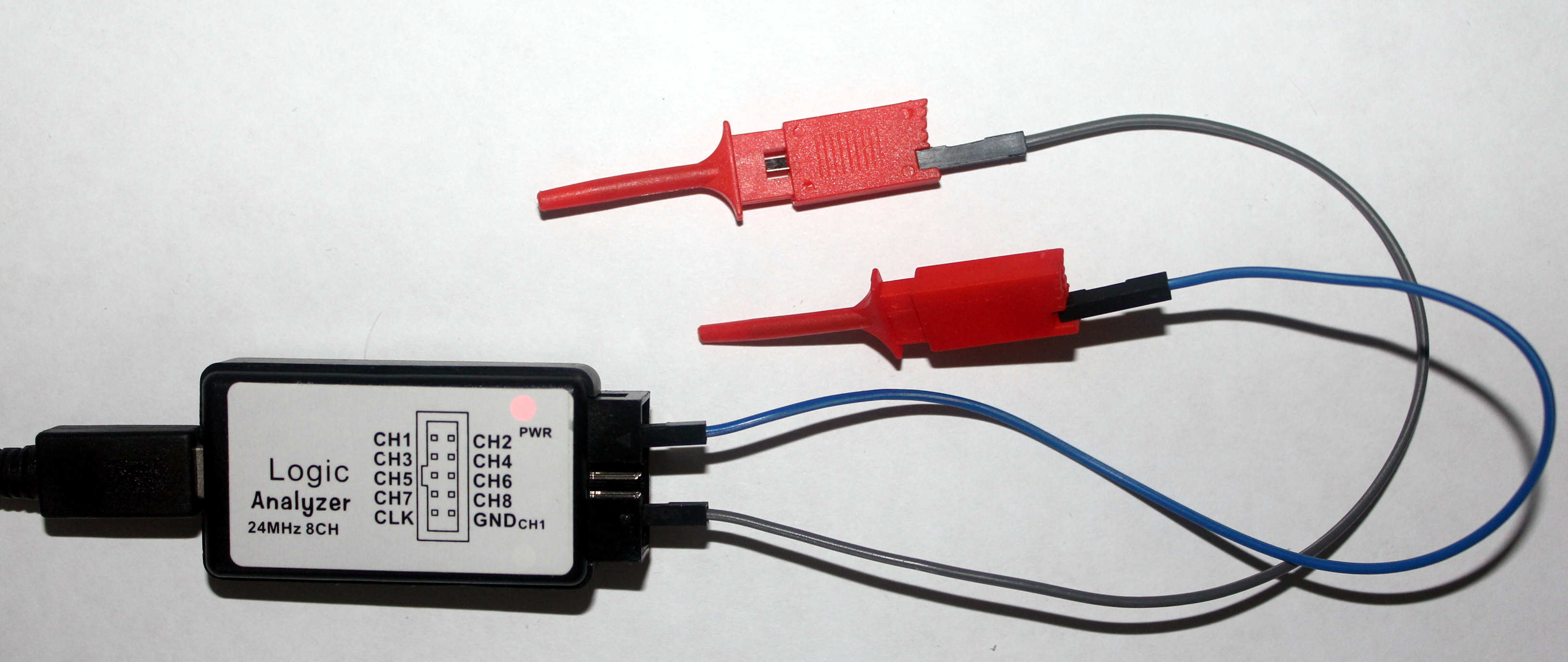

2. Подключаем провод к штырю GND и остальные провода к одному (или к 8) каналам с надписью СН1-СH8 см. на фото ниже. Пример для канала CH1

bb21

Далее подсоединяемся к точками измерения на плате с которой необходимо считать сигналы.

GND -GND

СН1-СH8- к точке (точках) где  необходимо прочитать состояние выходов

Подключаем Logic Analizer 24MHz 8CH к проводу USB. В программе (если все подключено верно) увидим в строке надпись

bb20_1

Проверяем и настраивает конфигурацию программы для отслеживания необходимых сигналов.

Нажимаем

bb22

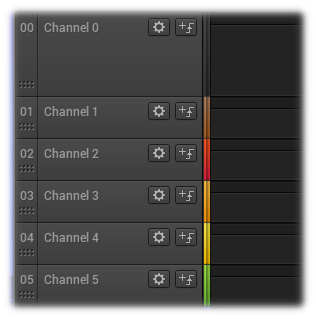

И далее на выбранных  каналах наблюдаем за тем, что присутствует на выходах проверяемой платы

bb23

На этом пока все.

Я не буду расписывать подробно как настраивать программу для работы  - этого очень хорошо описано в приложенном файле к оригинальной программе и неплохо в интернете. В одной из статей покажу как пользоваться Logic Analizer 24MHz 8CH и отладочной платой.

Если возникнут вопросы можно написать на   stm32@stm32res.ru.
