OLED LCD LED Display 0.91 inch white color 128X32

Опубликовано stm32 - сб, 08/08/2020 - 16:03

Всем привет!

В этой статье хочу остановиться на   OLED LCD LED Display 0.91 inch white color 128X32.  Управляющий микроконтроллер этого LCD - SSD1306.  Очень популярный микроконтроллер который позволяет выводить данные по разным интерфейсам. В данном случае используется интерфейс I2С.

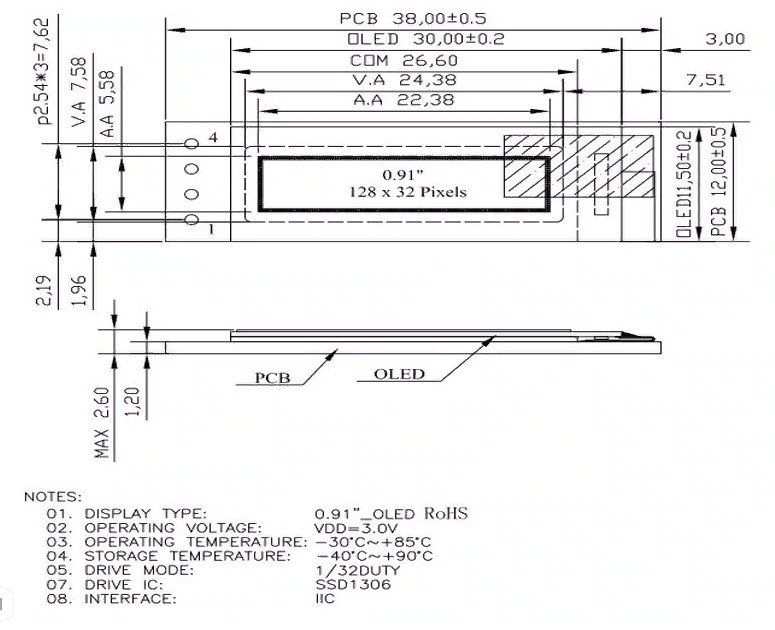

Очень компактный OLED LCD. Внешний вид и размеры представлены ниже.

ve01



ve01

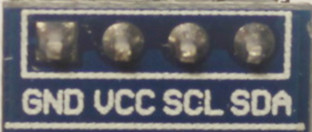

Разъем подключения питания и интерфейса I2C

ve4

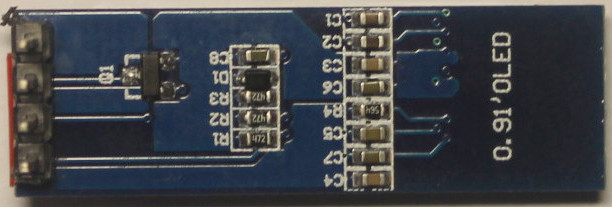

С обратной стороны

ve5

Маркировка LCD OLED

ve8

LDO преобразователь на 3.3V

ve6

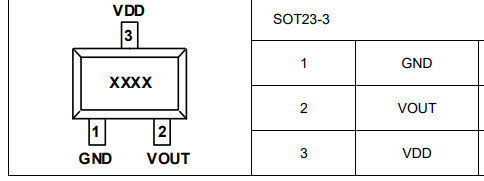

Маркировка Q1 - 662k

Скорее всего это SC662K

ve11

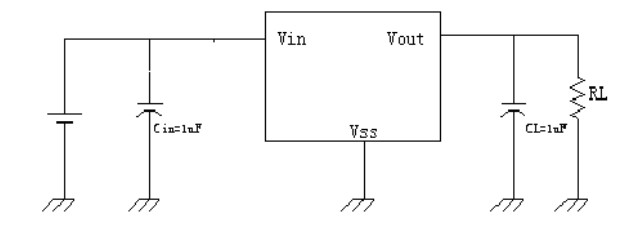

Со схемой включения

ve12

Подтяжка по шине I2C (при подключении к STM32F030 дополнительные резисторы не понадобились)

ve7

Резисторы  4к7 .

Адрес на шине I2C именно этой модели OLED LCD LED Display 0.91 inch white color 128X32  - 0x78 !!!

Не плохой экран для своих поделок. Хотя размер конечно маловат для для вывода чего-то значительного. НО показывать, например текущую температуру или время (таймер и т.п.) очень даже ни чего ... Плохо только одно, что отсутствуют крепежные отверстия для крепления.

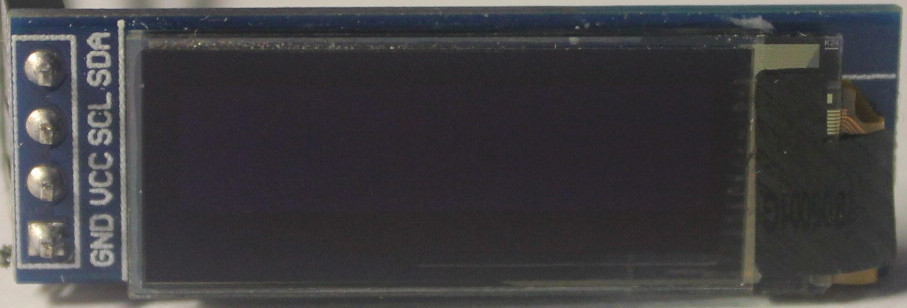

Цвет пикселей LCD выпускается в трех цветовых вариантах (желтый , белый и голубой). Белый представлен ниже на фото.

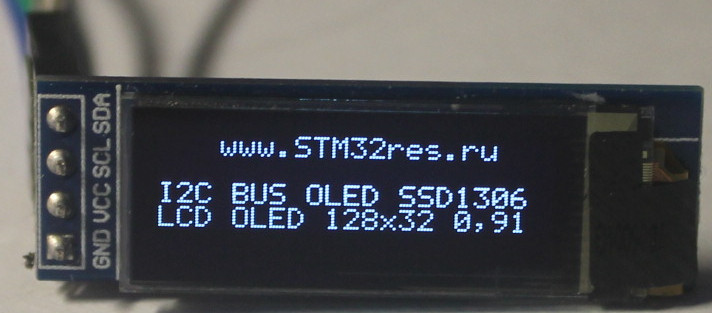

Ну и как обычно ...



ve9
